Sapphire Quartz 25x25x25mm Mini Optical Lens Design
Specifiche del prodotto
Luogo di origine:
Cina
Marchio:
Advance
Certificazione:
ROHS\Reach
Numero di modello:
Come requisiti
Quantità minima di ordine:
1
Prezzo:
$0.2~$100
Termini di pagamento:
T/T&L/C
Capacità di fornitura:
1000k/al mese
Dettagli del prodotto
Evidenziare:
progettazione della lente ottica di 25mm
,Mini Optical Lens Design
,Prisma di vetro ottico del cubo del quarzo
Material:
H-K9L, BK7/H-K9L / Vetro ottico
Dimension Tolerance:
+/-0,01 mm
Size:
25x25x25mm / Realizzato dal cliente
Angle Tolerance:
3"~2'
Application Area:
Mini design delle lenti ottiche, ecc
Flatness:
N=1~3
Shape:
Sferico
Focal Length Tolerance:
+/- 1%
Operatingtemperature:
°C -20 - 70
Customized Support:
OEM, ODM
Descrizione del prodotto

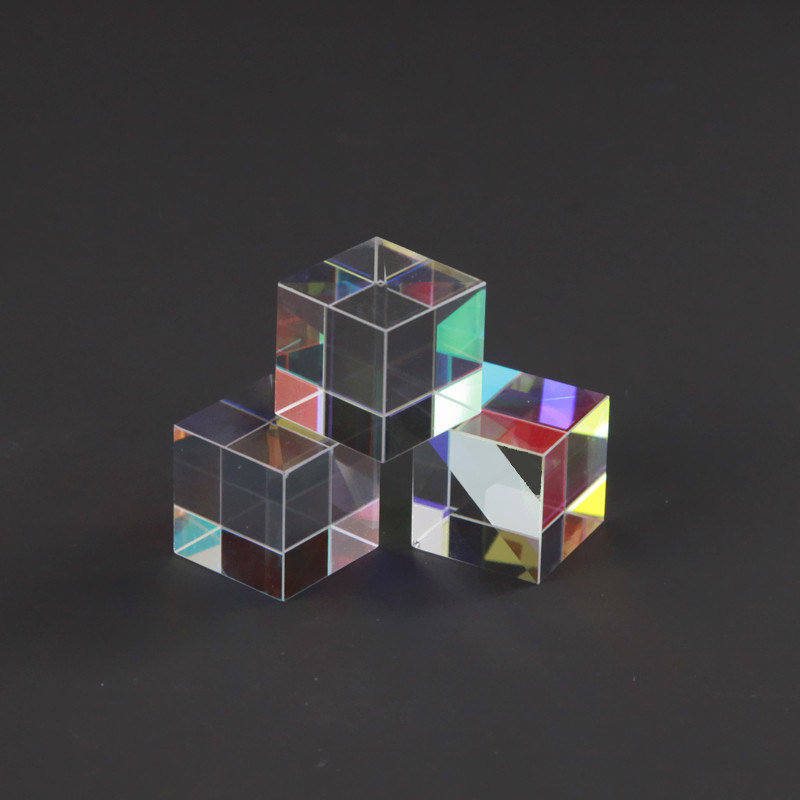

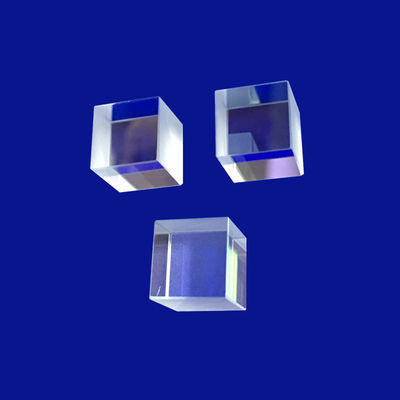

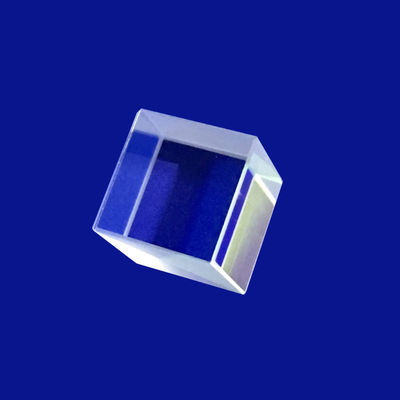

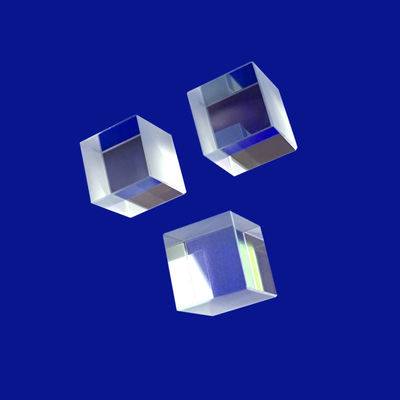

Sapphire Quartz 25x25x25mm Mini Lenti Ottiche Design
In sistemi laser ad alta potenza e carichi utili di sensori in ambienti estremi, i tradizionali composti di vetro ottico falliscono inevitabilmente a causa della lente termica o della degradazione meccanica.Sapphire Quartz 25x25x25mm Mini Lenti Ottiche DesignI servizi forniscono una soluzione strategica utilizzando due dei substrati ottici più resistenti del mondo:Sapphire(Al2O3) e silice fuso di qualità superioreQuarzo. progettato all'interno di un compatto25x25x25mm MiniProfili cubici, questi componenti sono personalizzati per elevate prestazioniProgettazione di lenti otticheapplicazioni, tra cui la modellazione del fascio, la rotazione laser e la robusta integrazione di finestre protettive in cui sono obbligatorie prestazioni ad alta temperatura e estrema chiarezza spettrale.
La linea di base di ingegneria per un25x25x25mm MiniLa lente cubica si basa su una corrispondenza precisa del materiale.Sapphireoffre una durezza superficiale estrema (Mohs 9) e una conduttività termica eccezionale, rendendolo ideale per l'ottica rivolta verso l'esterno esposta all'abrasione da sabbia, a profondità ad alta pressione o ad un calore intenso.Contemporaneamente, la nostra alta purezzaQuarzole configurazioni forniscono una espansione termica quasi zero e una soglia di danno indotto dal laser (LIDT) eccezionalmente elevata, garantendo che quando sono configurate come un sistema di controllo interno,Progettazione di lenti otticheCome componente, il sistema gestisce la potenza laser multi-kilowatt senza distorsione del fascio spaziale o rischio di catastrofica crepa ottica.
Specifiche tecniche
| Parametro tecnico | Capacità delle basi di zaffiro | Capacità di base di quarzo (silica fusa) |
|---|---|---|
| Quadro dei prodotti | Sapphire Quartz 25x25x25mm Mini Lenti Ottiche Design | Sapphire Quartz 25x25x25mm Mini Lenti Ottiche Design |
| Dimensioni standard | 25×25×25 mm (micro tolleranze personalizzate a ±0,01 mm) | 25×25×25 mm (micro tolleranze personalizzate a ±0,01 mm) |
| Distanza di trasmissione | 0.17 μm - 5,5 μm (UV a infrarosso medio) | 0.18 μm - 2,5 μm (UV profondo a infrarosso vicino) |
| Qualità della superficie | 20/10 a 10/5 Scratch-Dig (MIL-Spec) | 10/5 a 5/2 Scratch-Dig (Laser ad alta potenza) |
| Piattazza del fronte d'onda | ≤ λ/10 @ 632,8 nm su apertura chiara | ≤ λ/20 @ 632,8 nm su apertura chiara |
| Tolleranze angolari | Perpendicolarità ≤ 15 secondi di arco | ≤ 5 secondi di arco per applicazioni metrologiche |
| Conduttività termica | 40 W/(m·K) @ 25°C (eccellente assorbimento del calore) | 1.38 W/(m·K) @ 25°C |
| Durezza del materiale | Durezza del nodo ≈ 2000 HK (Mohs 9) | Durezza del nodo ≈ 520 HK (Mohs 7) |
| Danni da laser (LIDT) | ≥ 10 J/cm2 (1064 nm, impulso di 10 ns) | ≥ 20 J/cm2 (1064 nm, impulso 10 ns) |
Materiale
BK7 o altro vetro ottico, quarzo, zaffiro, Ge, Si, ZnSe, CaF2 ecc.
Distanze
3 ~ 100 mm
Larghezza
3 ~ 100 mm
Altezza
3 ~ 100 mm
Tolleranza di lunghezza
± 0,01 mm
Tolleranza di larghezza
± 0,01 mm
Tolleranza all'altezza
± 0,01 mm
Tolleranza angolare
3'~2'
Irregolarità
ΔN=0,1~0.5
Precisione della superficie
N=1~3
Qualità della superficie
10/5~60/40
Rivestimento
Su richiesta
Area di applicazione
Imaging, illuminazione, laser ecc.
Galleria dei prodotti
Campi di integrazione primari
- a. apparecchiature per la trasmissione di energia elettrica e/o radiotelevisiva:Cubi di zaffiro leggeri e robusti utilizzati come prismi pieghevoli o finestre per la mira e le telecamere di sorveglianza sugli aerei.
- Sistema laser industriale ad alta potenza:Cubi di quarzo di precisione ottimizzati per il routing, la combinazione e le impostazioni di filtraggio spaziale del raggio laser a fibra a 1064 nm.
- Finestre di immagini per sottomarini in acque profonde:Lenti mini cubiche ad alta resistenza da 25x25x25 mm progettate per resistere a pressioni idrostatiche estreme mantenendo campi visivi ad angolo ampio.
- Metrologia dei semiconduttori e ispezione dei wafer:Splitter a prisma di quarzo personalizzati utilizzati in ambienti puliti per guidare i percorsi di luce ultravioletta profonda (DUV) per l'analisi dei difetti dei wafer a scala nanometrica.
Domande frequenti
Q1: Come si sceglie tra i substrati di zaffiro e di quarzo per un blocco ottico 25x25x25mm Mini?
A:La scelta è dettata dal fattore di stress primario del sistema.Progettazione di lenti otticherichiede estrema resistenza strutturale, resistenza agli graffi o funzionamento nella banda infrarosso medio (3,0 - 5,5 μm),Sapphireè obbligatorio a causa della sua durezza Mohs 9 e della sua ampia trasmissione spettrale.se l'applicazione prevede laser ultraviolette (UV) ad alta energia o richiede una stabilità dimensionale geometrica assoluta in condizioni di variazioni volatili di temperatura, silice fuso sinteticoQuarzoè preferito a causa della sua soglia di danno laser superiore e del coefficiente di espansione termica eccezionalmente basso.
D2: Quali sono le principali sfide quando si lavora un Mini cubo da 25x25x25mm con Sapphire?
A:A causa diSapphire'sPer risolvere questo problema, i materiali di macinazione di diamanti e di lucidatura ottica standard si consumano rapidamente, rendendo difficile il mantenimento di angoli precisi di 90° e superfici piane.Il nostro impianto di lavorazione utilizza prodotti su misuraQuesta infrastruttura specializzata ci permette di controllare le deviazioni angolari del materiale di lavorazione.25x25x25mm Miniblocco fino a meno di 15 secondi di arco fornendo una finitura superficiale liscia e a bassa rugosità (Ra ≤ 0,5 nm) conforme a specifiche rigorose.
D3: Questo progetto di lenti ottiche mini può soddisfare i requisiti di rivestimento interno personalizzati?
A:Sì, assolutamente. i piani interni di divisione o riflessione del nostroSapphire Quartz 25x25x25mm MiniI cubi possono essere personalizzati con rivestimenti a film sottile di alta durata.con una capacità di accensione superiore a 50 W,Tutti i rivestimenti sono applicati utilizzando l'evaporazione dei fasci di elettroni assistita dagli ioni per garantire la massima densità e resilienza ambientale,prevenzione della degradazione della pellicola durante l'impiego sul campo a lungo termine.
D4: In che modo l'orientamento cristallino di zaffiro influenza le prestazioni di progettazione delle lenti ottiche?
A:Lo zaffiro è un cristallo bifringente anisotropico, il che significa che il suo indice di rifrazione cambia a seconda dell'angolo in cui la luce entra nel reticolo cristallino.Per prevenire la scissione indesiderata della polarizzazione o la doppia rifrazione (immagini fantasma) all' interno del dispositivoLenti ottiche miniPer le applicazioni in cui la purezza della polarizzazione è critica,Noi fabbrichiamo il cubo con l'asse ottico parallelo alla direzione di trasmissione della luceAsse C (0001) ZaffiroQuesto layout meticoloso elimina completamente gli artefatti di birefringenza, garantendo una propagazione pulita del fronte d'onda attraverso l'apertura trasparente.
