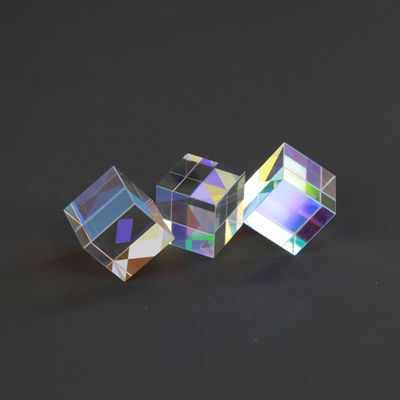

Gradi di Fresnel 90 cubo del prisma ottico di GE di 100mm - di 3mm
Specifiche del prodotto
Luogo di origine:
Cina
Marchio:
Advance
Certificazione:
ROHS\Reach
Numero di modello:
Come requisiti
Quantità minima di ordine:
1
Prezzo:
$0.2~$100
Termini di pagamento:
T/T&L/C
Capacità di fornitura:
1000k/al mese
Dettagli del prodotto
Evidenziare:
Cubo del prisma ottico di GE
,cubo del prisma ottico di 100mm
,prisma di vetro del cubo di 3mm
Material:
Vetro ottico/H-K9L, BK7/H-K9L
Customized Support:
OEM, ODM
Application Area:
Cubo con prisma ottico Ge
Dimension Tolerance:
+/-0,01 mm
Fresnel:
90 gradi da 3 mm a 100 mm
Angle Tolerance:
3"~2'
Length Tolerance:
+/-0,01 mm
Width Tolerance:
+/-0,01 mm
Descrizione del prodotto
Cubo con prisma ottico Ge da 90 gradi da 3 mm a 100 mm di Fresnel
Nei sistemi elettro-ottici a infrarossi a onda lunga (LWIR), gestire il peso del carico utile massimizzando al tempo stesso l'apertura ottica è una sfida ingegneristica critica. NostroCubo con prisma ottico di Fresnel da 90 gradi Gerappresenta un progresso dirompente nel percorso dei raggi infrarossi. Lavorato da germanio di grado ottico monocristallino o policristallino (Ge), questo specializzatoPrisma otticoLa configurazione sostituisce le ingombranti ottiche tradizionali in vetro massiccio. Integrando un micro-strutturatoFresnelmodello di zonizzazione su un compatto90 gradiformato di deflessione, questoCuboraggiunge la flessione della luce infrarossa ad alta efficienza e la messa a fuoco spettrale all'interno di un ingombro che va daDa 3 mm a 100 mm, riducendo al minimo il volume e il peso dell'ingombro nei banchi ottici tattici.
Gli elementi standard in germanio sono intrinsecamente pesanti a causa dell'elevata densità dell'elemento grezzo (5,33 g/cm³), che ne limita l'uso nei sistemi gimbal aerotrasportati, nei carichi termici dei droni e nell'hardware portatile per la visione notturna. NostroPrisma ottico Geil design aggira questa restrizione mantenendo un profilo ottico attivo ultrasottile tramite tornitura a diamanteFresnelmicroscanalature. Ogni90 gradila sfaccettatura riflettente e rifrattiva è ottimizzata per la banda termica da 8 - 14 μm, fornendo la massima velocità di trasmissione, bassa dispersione cromatica ed elevata stabilità termica in rapidi cambiamenti ambientali comuni nelle applicazioni di difesa e monitoraggio industriale.
Specifica
Ogni componente del germanio è sottoposto a severi controlli delle prestazioni ottiche mediante microscopia elettronica a trasmissione (TEM) e interferometri laser a infrarossi a onda lunga.
| Parametro tecnico | e capacità di livello industriale |
|---|---|
| Classificazione del prodotto | Cubo con prisma ottico Fresnel da 90 gradi Ge / Piegatore del fascio LWIR |
| Materiale del substrato | Germanio monocristallino di grado ottico (Ge, purezza 99,999%) |
| Larghezza di banda operativa | 8,0 μm - 14,0 μm (infrarossi a onde lunghe / LWIR) |
| Versatilità dimensionale | Microcubi da 3 mm fino ad elementi di grande apertura fino a 100 mm |
| Precisione del passo di Fresnel | Distanza tra le scanalature fino a 20 μm (tornitura al diamante a punta singola) |
| Deviazioni angolari | ≤ 1 minuto d'arco sul piano di rotazione di 90 gradi |
| Area di apertura chiara | ≥ 94% della superficie fisica |
| Profilo della superficie (planarità) | ≤ 1,0 μm da picco a valle attraverso le zone di Fresnel attive |
| Rivestimento antiriflesso (AR). | DLC (carbonio simile al diamante) ad alta resistenza/AR a base di carbonio |
| Indice di rifrazione (n) | ≈ 4.003 a 10,6 μm (fornisce percorsi focali ultracorti) |
| Materiali | BK7 o altro vetro ottico, quarzo, zaffiro, Ge, Si, ZnSe, CaF2 ecc |
|---|---|
| Lunghezza | 3~100 mm |
| Larghezza | 3~100 mm |
| Altezza | 3~100 mm |
| Tolleranza sulla lunghezza | +/-0,01 mm |
| Tolleranza sulla larghezza | +/-0,01 mm |
| Tolleranza in altezza | +/-0,01 mm |
| Tolleranza angolare | 3"~2' |
| Irregolarità | ΔN=0,1~0,5 |
| Precisione della superficie | N=1~3 |
| Qualità della superficie | 10/5~60/40 |
| Rivestimento | Su richiesta |
| Area di applicazione | Imaging, illuminazione, laser, ecc |
Vantaggi del sistema
Integrando aCubo con prisma ottico di Fresnel da 90 gradi Geoffre importanti vantaggi a livello di sistema rispetto ai tradizionali specchi metallici riflettenti o ai prismi termici solidi:
- Riduzione drastica della massa dei componenti:Il profilo ultrabassoFresnelle microscanalature consentono al nsDa 3 mm a 100 mmcubi per ottenere una potenza ottica identica a quella dell'ottica solida, riducendo al contempo il peso dei componenti fino al 70%, aumentando i tempi di risposta del motore nei gimbal ottici ad alta velocità.
- Potere rifrattivo estremamente elevato:L'indice di rifrazione eccezionalmente elevato del germanio (n ≈ 4) consente il90 gradiil leggero piano di curvatura funziona all'interno di involucri meccanici incredibilmente stretti, accorciando la lunghezza totale del treno ottico a infrarossi.
- Elevata uniformità termica (dn/dT gestito):Sebbene il germanio sia sensibile alla lente termica, i nostri rivestimenti di precisione a film sottile e la tornitura del diamante senza stress riducono al minimo la degradazione del fronte d'onda quando esposto a intervalli di temperatura severi (da -40°C a +80°C).
Campi di integrazione primari
- Giunti cardanici termici per veicoli aerei senza pilota (UAV):LeggeroPrisma ottico Gecore utilizzati nei carichi utili multisensore dei droni per reindirizzare la luce LWIR sui sensori microbolometrici interni.
- Sistemi a infrarossi lungimiranti (FLIR):Compatto90 gradigiunzioni pieghevoli all'interno dei mirini di guida dei veicoli e dei pod di puntamento tattico.
- Allineamenti coassiali laser CO2 industriali:RobustoCubosplitter utilizzati per instradare e campionare percorsi laser di taglio ad alta potenza da 10,6 μm per la profilazione del raggio in tempo reale.
- Termografia portatile e sicurezza delle frontiere:Utilizzato nelle termocamere portatili per ridurre al minimo il peso del dispositivo e ridurre l'affaticamento dell'operatore durante la sorveglianza estesa sul campo.
Domande frequenti
Q1: Perché è stato scelto il germanio (Ge) per questo prisma di Fresnel da 90 gradi anziché il vetro ottico standard?
UN:I vetri ottici standard (come le formulazioni ai silicati o al borosilicato) diventano completamente opachi e agiscono come una barriera assoluta all'assorbimento delle onde luminose superiori a 2,5 μm. Per le applicazioni di imaging termico e di sicurezza che operano nello spettro infrarosso a onde lunghe (8 - 14 μm), sono obbligatori substrati semiconduttori specializzati.Germanio (Ge)presenta un'ampia finestra di trasmissione che si estende da 2,0 μm a 16,0 μm e vanta un indice di rifrazione eccezionalmente elevato, che lo rende il materiale principale per l'imaging termico e l'infrarosso d'élitesuddivisione del raggioarchitetture.
D2: In che modo il design Fresnel apporta vantaggi alla configurazione Cube da 3 mm a 100 mm?
UN:Nei sistemi a grande apertura (fino a100 mm), un prisma solido di germanio è estremamente pesante e soggetto a gravi perdite di assorbimento interno a causa dello spesso strato di materiale attraverso il quale la luce deve viaggiare. ILFresnelIl design scompone la superficie curva continua di una lente classica in una serie di anelli concentrici a basso profilo. Questo ci permette di produrre aPrisma ottico Geche mantiene un profilo ultrasottile su tutte le taglieDa 3 mm a 100 mm, riducendo drasticamente la lunghezza del percorso di assorbimento ottico, massimizzando la trasmissione della luce termica e riducendo significativamente i costi delle materie prime.
Q3: Come si proteggono le delicate microscanalature del prisma di Fresnel dalle difficili condizioni del campo?
UN:Il germanio è un elemento relativamente morbido (Vickers ≈ 780) e può essere suscettibile all'erosione ambientale. Per garantire una sopravvivenza assoluta, le superfici strutturate del nsFresnel 90 gradii cubi sono trattati con uno speciale rivestimento duro Diamond-Like Carbon (DLC). Questo strato di film sottile si avvicina alla durezza fisica del diamante naturale, fornendo una protezione completa per il diamanteCubocontro i graffi causati dalla sabbia, dalla corrosione dell'acqua salata, dai solventi chimici e dall'elevata umidità, garantendo un impiego a lungo termine in teatri marini o desertici.
D4: Questi prismi ottici Ge possono gestire i requisiti degli infrarossi dual-band (MWIR e LWIR)?
UN:SÌ. Mentre le configurazioni standard sono ottimizzate per la banda LWIR da 8 - 14 μm, il germanio monocristallino trasmette naturalmente anche la luce infrarossa a onde medie (MWIR, 3 - 5 μm). Modificando la geometria della scanalatura con tornitura a diamante a punto singolo (SPDT) e applicando pellicole sottili antiriflesso a banda larga multistrato personalizzate (BBAR), il nostro team di ingegneri può personalizzare laPrisma ottico personalizzatooperare su entrambe le bande contemporaneamente. Ciò lo rende ideale per i sensori termici dual-band e le piattaforme avanzate di imaging a fusione.
