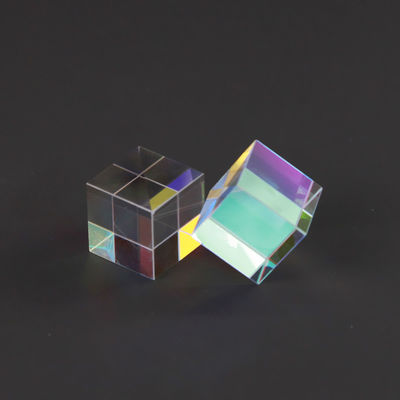

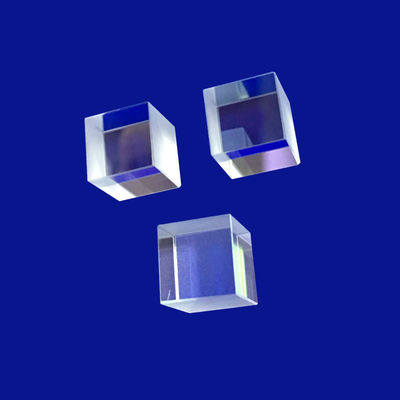

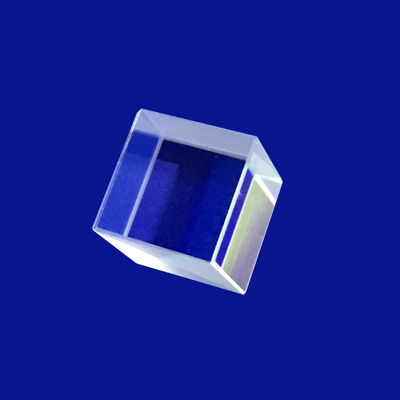

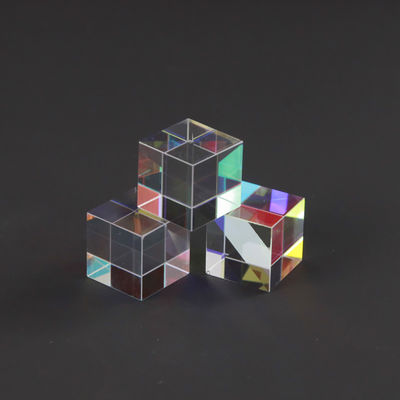

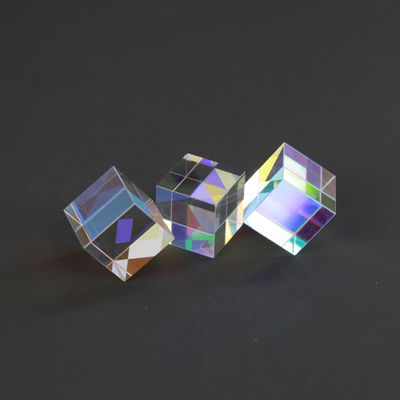

Progettazione ad angolo retto rettangolare della lente ottica di K9 BK7
Specifiche del prodotto
Luogo di origine:
Cina
Marchio:
Advance
Certificazione:
ROHS\Reach
Numero di modello:
Come requisiti
Quantità minima di ordine:
1
Prezzo:
$0.2~$100
Termini di pagamento:
T/T&L/C
Capacità di fornitura:
1000k/al mese
Dettagli del prodotto
Evidenziare:
Progettazione ad angolo retto della lente ottica
,Progettazione rettangolare della lente ottica
,Prisma rettangolare di destra BK7
Material:
K9 BK7 / Vetro ottico
Customized Support:
OEM, ODM
Size:
Rettangolare su misura del cliente
Dimension Tolerance:
+/-0,01 mm
Application Area:
Design della lente ottica ad angolo retto
Angle Tolerance:
3"~2'
Shape:
Rettangolare
Focal Length Tolerance:
+/- 1%
Descrizione del prodotto
Design della lente ottica rettangolare ad angolo retto K9 BK7
Nella strumentazione laser specializzata e nei sistemi di visione industriale a scansione lineare, l'instradamento dei percorsi ottici attraverso involucri spaziali stretti e non quadrati richiede profili geometrici mirati. NostroDesign della lente ottica rettangolare ad angolo retto K9 BK7i servizi rispondono direttamente a questo requisito optomeccanico. Utilizzando vetro corona borosilicato altamente omogeneo (K9/BK7), progettiamo uno specializzatoAngolo retto rettangolaregeometria che fornisce una deflessione del raggio costante di 90° o 180°. A differenza dei prismi quadrati standard, l'apertura rettangolare allungata è ottimizzata su misura per accogliere laser a fogli lineari, profili di raggi anamorfici e array di sensori di ampio formato, riducendo al minimo il peso eccessivo e i costi di integrazione del sistema.
L'obiettivo primario all'interno di anyK9 BK7 Rettangolare ad angolo rettola configurazione strutturale garantisce assoluta fedeltà angolare su tutto il volto allungato. Leggera micro-incuneamento o torsione fisica lungo la lunghezza di aRettangolareil blocco di vetro può indurre aberrazioni del fronte d'onda e gravi distorsioni del registro dei pixel sui sensori a scansione lineare. Per eliminare questa distorsione, il nsProgettazione di lenti otticheIl protocollo impone severi controlli goniometrici a punto singolo durante la produzione. Combinati con rivestimenti antiriflesso a banda larga multistrato (BBAR) sulle aperture di ingresso e uscita, questi prismi forniscono un'efficienza di trasmissione fino al 99,5%, rendendoli una scelta eccellente per dispositivi di imaging medico, telemetri di difesa e percorsi di ispezione automatizzata delle fabbriche.
Specifiche tecniche
La matrice tecnica seguente delinea le nostre soglie di produzione standard e le capacità di microtolleranza per le configurazioni rettangolari ad angolo retto.
| Parametro tecnico | Gamma/capacità ingegneristiche standard | Limiti del grado metrologico Premium |
|---|---|---|
| Quadro del prodotto | Design della lente ottica rettangolare ad angolo retto K9 BK7 | Design della lente ottica rettangolare ad angolo retto K9 BK7 |
| Opzioni di grado del substrato | CDGM K9 (grado A) / Schott N-BK7 | Grado di elevata omogeneità H4 (Schott) |
| Profili dimensionali | Larghezza: da 2 mm a 80 mm; Lunghezza fino a 300 mm | Microottica personalizzata fino a 1,0 mm |
| Tolleranze dimensionali | ±0,05 mm (lavorazione di precisione standard) | Fino a ±0,01 mm (grado di allineamento microottico) |
| Precisione angolare (α) | Errore angolare ≤ 1 minuto d'arco | ≤ 5 secondi d'arco (grado interferometro Elite) |
| Planarità superficiale (ΔW) | ≤ λ/4 a 632,8 nm su apertura libera | ≤ λ/10 a 632,8 nm (grado laser) |
| Finitura superficiale (specifiche MIL) | Conformità Scratch-Dig 40/20 | 10/5 Scratch-Dig (conforme al laser ad alta potenza) |
| Indice di rifrazione (nD) | 1,5168 a 587,6 nm | Il picnometro ha verificato l'omogeneità del lotto |
| Numero dell'abate (νD) | 64,17 (Basso indice di dispersione cromatica) | Rigorosa corrispondenza della coerenza dei lotti |
| Disponibilità del rivestimento | Pellicole Al-Ag-Au/BBAR non patinate/metalliche | Rivestimenti a V con soglia di danno elevata |
| Parametro | Specifica |
|---|---|
| Materiali | BK7 o altro vetro ottico, quarzo, zaffiro, Ge, Si, ZnSe, CaF2 ecc |
| Lunghezza | 3~100 mm |
| Larghezza | 3~100 mm |
| Altezza | 3~100 mm |
| Tolleranza sulla lunghezza | +/-0,01 mm |
| Tolleranza sulla larghezza | +/-0,01 mm |
| Tolleranza in altezza | +/-0,01 mm |
| Tolleranza angolare | 3"~2' |
| Irregolarità | ΔN=0,1~0,5 |
| Precisione della superficie | N=1~3 |
| Qualità della superficie | 10/5~60/40 |
| Rivestimento | Su richiesta |
| Area di applicazione | Imaging, illuminazione, laser, ecc |
Vantaggi principali
Specificando aK9 BK7 Rettangolare ad angolo rettoLa struttura offre vantaggi fisici e funzionali decisivi rispetto ai classici prismi cubici all'interno dei treni ottici multiasse:
- Profili di scansione in linea ottimizzati:Quello allungatoRettangolarel'apertura chiara si adatta perfettamente alle telecamere CCD/CMOS lineari e alle applicazioni con fogli laser, riducendo il volume di vetro non necessario e alleggerendo la massa totale del carico utile delle teste dei sensori mobili.
- Capacità di riflessione interna totale (TIR):Quando la luce entra perpendicolarmente alla faccia della gamba non lucidata, colpisce l'ipotenusa interna a 45°. Perché questo supera l'angolo critico perBK7vetro (≈41,2°), il prisma raggiunge un'efficiente riflessione interna totale senza bisogno di un costoso rivestimento metallico riflettente.
- Montaggio optomeccanico semplificato:La disposizione piatta e perpendicolare delAngolo rettoI lati forniscono piani di riferimento altamente stabili per il montaggio di riferimento, riducendo significativamente il rischio di deriva dell'allineamento strutturale durante improvvisi shock meccanici o vibrazioni.
Campi di integrazione del sistema primari
- Visione artificiale con scansione di linea industriale:Utilizzato come gruppo specchio girevole a basso profilo per instradare profili di retroilluminazione lineare o illuminazione laser su reti di smistamento di trasportatori ad alta velocità.
- Misuratori di distanza laser e pod di portata:Funziona come un blocco di piegatura del raggio a 90° ad alta precisione all'interno di strumenti portatili e gruppi di telemetri laser di livello.
- Proiezione bargrafica e scansione ottica:Integrato negli scanner di codici a barre logistici e nei proiettori laser commerciali per spazzare un'ampia area orizzontale utilizzando un ingombro meccanico minimo.
- Array del banco di calibrazione spettroscopica:CostumeProgettazione di lenti otticheblocchi utilizzati per piegare le linee ottiche interne, riducendo l'ingombro fisico degli spettrofotometri da laboratorio.
Domande frequenti
D1: Cosa rende il vetro K9 o BK7 il punto di riferimento globale per i componenti di lenti ottiche rettangolari ad angolo retto?
UN: K9/BK7(Vetro borosilicato Crown) è il cristallo ottico più ampiamente adottato per applicazioni nel visibile e nel vicino infrarosso (350 nm - 2,0 μm) grazie alla sua composizione chimica uniforme. Presenta un numero estremamente basso di bolle e inclusioni, un'eccellente trasmissione interna (>99,2% per cm a 550 nm) e un'eccellente durata meccanica contro la pulizia quotidiana e le forze di montaggio. Da unProgettazione di lenti otticheDal punto di vista prospettico, il suo indice di rifrazione altamente prevedibile e il basso tasso di espansione termica lo rendono una scelta affidabile per attività commerciali e manifatturiere su larga scala e di alta precisione.
D2: In che modo il formato rettangolare influisce sulle sollecitazioni interne di un prisma ad angolo retto durante la produzione?
UN:Lucidare una forma allungataRettangolareIl blocco introduce pressioni di lucidatura asimmetriche che possono provocare il rotolamento dei bordi o un "arcobaleno" lungo l'asse lungo del vetro. Per contrastare questo stress del materiale, la nostra struttura utilizza macchine specializzate per la lappatura del passo su entrambi i lati e configurazioni di monitoraggio continuo. Ciò ci consente di mantenere un'eccezionale planarità superficiale (≤ λ/4) e di mantenere gli errori angolari della piramide al di sotto di 15 secondi d'arco lungo l'intero bordo esteso dellaAngolo rettoprisma, garantendo una trasmissione uniforme su tutto il profilo lineare del fascio.
Q3: Questi prismi ad angolo retto possono essere configurati per funzionare come retroriflettore (rotazione di 180 gradi)?
UN:Sì, assolutamente. Sebbene venga comunemente utilizzato per una svolta leggera di 90° entrando attraverso la faccia della gamba, è possibile invece inserire un raggio normale alla faccia dell'ipotenusa. La luce colpirà internamente entrambe le facce delle gambe tramite una riflessione interna totale ed emergerà parallelamente al vettore di input originale, eseguendo una precisa rotazione di 180°. Questo versatile comportamento a duplice uso è molto apprezzato dagli ingegneri di sistema che desiderano costruire robusti retroriflettori laser o linee di ritardo interferometriche personalizzate con un ingombro pulito e stabile.
Q4: Quali rivestimenti sono consigliati per massimizzare la durata e l'efficienza del prisma?
UN:Il rivestimento ottimale dipende interamente dal layout del percorso luminoso. Se il tuoProgettazione di lenti ottichesi basa sulla riflessione interna totale (TIR), l'ipotenusa interna può rimanere non rivestita, ma consigliamo vivamente di applicare un rivestimento antiriflesso a banda larga (BBAR) sulle facce delle gambe di ingresso e di uscita per ridurre la perdita di riflessione su singola superficie dal 4% fino a meno dello 0,5%. Tuttavia, se il percorso della luce colpisce l'ipotenusa interna con un angolo inferiore a 41,2°, il TIR fallirà. In queste configurazioni, depositiamo una pellicola protetta in argento (Ag) o alluminio potenziato (Al) altamente riflettente sull'ipotenusa posteriore esterna per garantire una riflettività uniforme a 90° su tutta la banda d'onda target.
