Prisma d'angolo del cubo di ZnSe CaF2 del beam splitter di polarizzazione
Specifiche del prodotto
Luogo di origine:
Cina
Marchio:
Advance
Certificazione:
ROHS\Reach
Numero di modello:
Come requisiti
Quantità minima di ordine:
1
Prezzo:
$0.2~$100
Termini di pagamento:
T/T&L/C
Capacità di fornitura:
1000k/al mese
Dettagli del prodotto
Evidenziare:
Prisma d'angolo del cubo CaF2
,Prisma d'angolo del cubo di ZnSe
,Cubo del beam splitter di polarizzazione
Material:
ZnSe CaF2 / Vetro ottico
Customized Support:
OEM, ODM
Application Area:
Splitter di fascio di polarizzazione
Dimension Tolerance:
+/-0,01 mm
Size:
Cliente-fatto
Angle Tolerance:
3"~2'
Flatness:
N=1~3
Angle Tolerance:
3"-2'
Shape:
Sferico
Surface Quality:
10/5~60/40
Descrizione del prodotto
Prisma del cubo angolare ZnSe CaF2 divisore del raggio di polarizzazione
Panoramica del prodotto
Nella spettroscopia avanzata a infrarossi in trasformata di Fourier (FTIR), nel range laser aerospaziale e nei sistemi laser a CO₂ ad alta potenza, il mantenimento del parallelismo assoluto del raggio durante la modulazione della polarizzazione è una delle principali sfide del sistema. La nostra serie di prismi a cubo angolare ZnSe CaF2 del divisore del fascio di polarizzazione fornisce una soluzione integrata a questo collo di bottiglia optomeccanico.
Implementando polarizzatori a film sottile ad alto isolamento sulla geometria retroriflettente di un prisma del cubo d'angolo, questi componenti dividono un fascio di ingresso non polarizzato negli stati ortogonali polarizzati s e polarizzati p, utilizzando contemporaneamente la proprietà "retroriflettente" intrinseca del cubo d'angolo per restituire i raggi esattamente paralleli all'asse di ingresso, indipendentemente dall'orientamento fisico del prisma.
Per soddisfare ampi requisiti spettrali che vanno dal profondo ultravioletto (DUV) al lontano infrarosso (FIR), la nostra struttura produce questi retroriflettori specializzati utilizzando due substrati cristallini d'élite: seleniuro di zinco (ZnSe) e fluoruro di calcio (CaF2).
Specifiche tecniche
| Parametro tecnico | Funzionalità dell'infrastruttura ZnSe | Capacità dell'infrastruttura CaF2 |
|---|---|---|
| Classificazione del prodotto | Cubo angolare divisore del fascio di polarizzazione | Cubo angolare divisore del fascio di polarizzazione |
| Banda di trasmissione materiale | 0,5μm - 22,0μm (ideale per LWIR/CO₂) | 0,13μm - 10,0μm (da VUV al medio infrarosso) |
| Estinzione della polarizzazione (Tₚ : Tₛ) | ≥ 500: 1 (Limiti personalizzati fino a 1000: 1) | ≥ 200: 1 (altamente stabile su DUV-MWIR) |
| Precisione della retroriflessione angolare | Deviazione del raggio ≤ 2 secondi d'arco (personalizzato fino a ≤ 0,5) | Deviazione del raggio ≤ 3 secondi d'arco standard |
| Planarità superficiale (ΔW) | ≤ λ/4 a 632,8 nm per faccia attiva | ≤ λ/10 a 632,8 nm (grado laser ad alta potenza) |
| Finitura superficiale (specifiche MIL) | Conformità Scratch-Dig 60/40 o 40/20 | Conforme a Scratch-Dig da 20/10 a 10/5 |
| Area di apertura ottica chiara | ≥ 92% dell'apertura fisica esagonale | ≥ 95% delle dimensioni nominali dell'ingresso |
| Indice di rifrazione (n) | ≈ 2.403 @ 10,6μm | ≈ 1.399 @ 5,0μm |
| Soglia di danno laser (LIDT) | ≥ 5,0 kW/cm² (CO₂ Onda Continua) | ≥ 15 J/cm² (1064 nm, impulso 10 ns) |
Specifiche generali
| Materiali | BK7 o altro vetro ottico, quarzo, zaffiro, Ge, Si, ZnSe, CaF2 ecc |
| Lunghezza | 3~100 mm |
| Larghezza | 3~100 mm |
| Altezza | 3~100 mm |
| Tolleranza sulla lunghezza | ±0,01 mm |
| Tolleranza sulla larghezza | ±0,01 mm |
| Tolleranza in altezza | ±0,01 mm |
| Tolleranza angolare | 3"~2' |
| Irregolarità | ΔN=0,1~0,5 |
| Precisione della superficie | N=1~3 |
| Qualità della superficie | 10/5~60/40 |
| Rivestimento | Su richiesta |
| Area di applicazione | Imaging, illuminazione, laser, ecc |

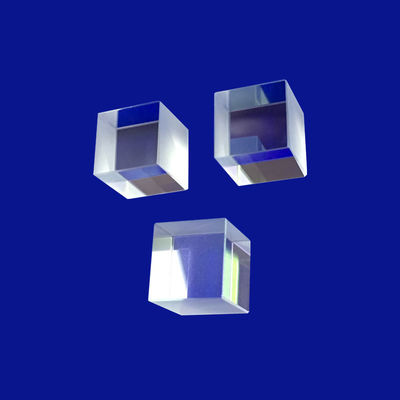

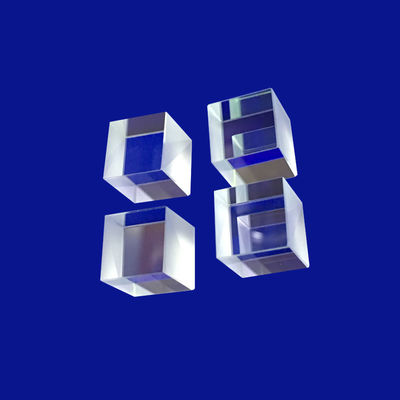

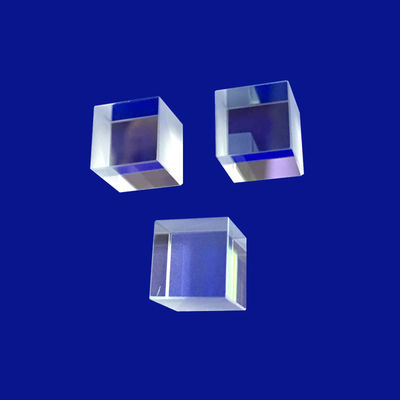

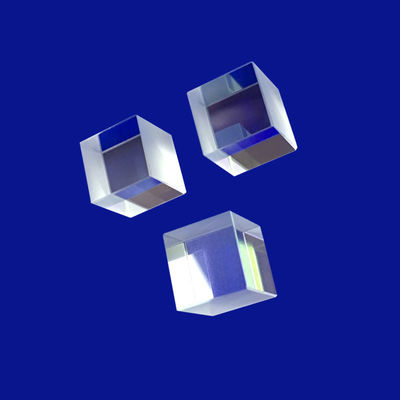

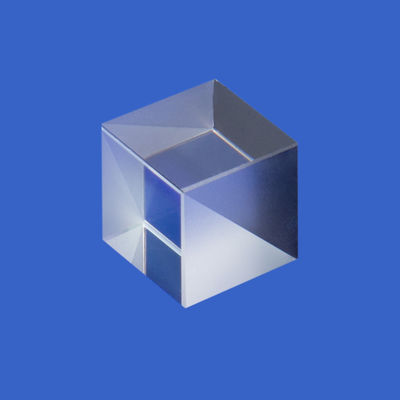

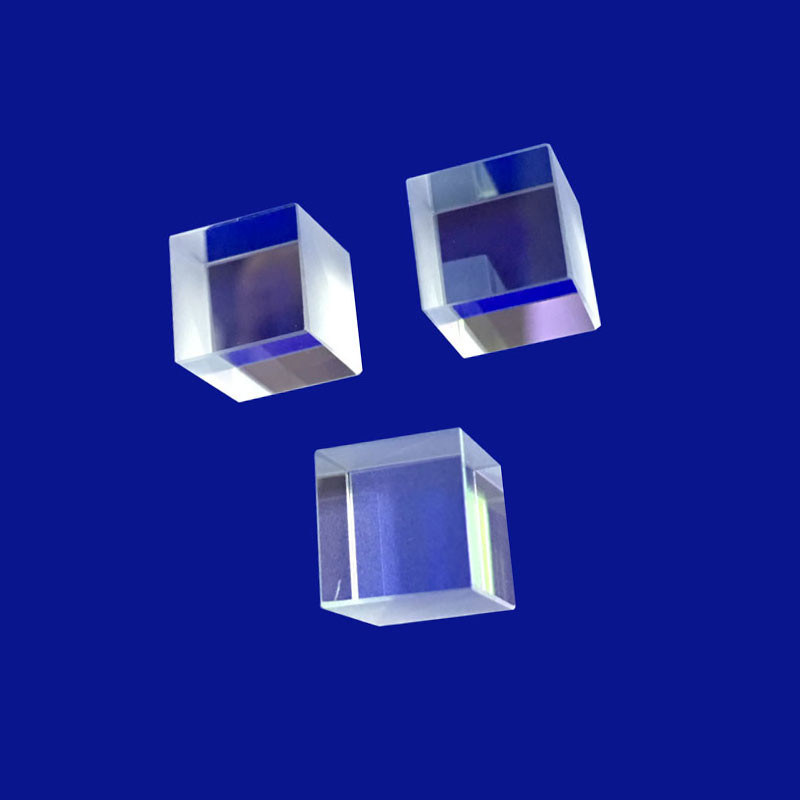

Immagini del prodotto
Principali vantaggi prestazionali
- Immunità all'inclinazione meccanica dinamica:A differenza dei classici cubi di polarizzazione piatti che rovinano l'allineamento se sottoposti a sottili vibrazioni, il design del Corner Cube Prism compensa l'inclinazione strutturale dinamica. I raggi divisi vengono riflessi automaticamente a 180°, eliminando la deriva indotta dall'allineamento nelle piattaforme aeree ad alte vibrazioni.
- Eccezionale trasmissione del medio infrarosso:L'eccellente approvvigionamento CVD ZnSe mantiene il coefficiente di assorbimento interno inferiore a 0,0005 cm⁻¹ a 10,6μm, prevenendo la lente termica e lo spostamento focale del raggio nei sistemi di taglio industriale ad alta potenza.
- Rischio zero di solarizzazione sotto vuoto:La struttura cristallina di elevata purezza delle nostre ottiche CaF2 resiste al degrado strutturale e alla formazione di centri di colore quando esposta continuamente a lunghezze d'onda di eccimeri UV profondi o alla radiazione solare in ambienti spaziali.
Applicazioni industriali primarie
- Interferometri FTIR e analizzatori di gas:Nuclei divisori del fascio di polarizzazione ad alta stabilità utilizzati per instradare e ricombinare i percorsi degli infrarossi nel rilevamento di gas ambientali e nella profilazione chimica della difesa.
- Riflettori posteriori con radar laser coerente (LiDAR):Trasmissione e ricezione di blocchi Corner Cube Prism ottimizzati per il tracciamento del bersaglio a lungo raggio e sensori di velocità Doppler.
- Attenuatori laser industriali a CO₂ ad alta potenza:Gruppi di suddivisione ZnSe personalizzati utilizzati per campionare, polarizzare o attenuare laser per la lavorazione di materiali multi-kilowatt.
- Comunicazioni ottiche satellite-terra:Retroriflettori a mantenimento della polarizzazione CaF2 di massa ridotta distribuiti sugli alloggiamenti esterni dei satelliti per la verifica incrociata del downlink dei dati laser ad alta velocità.
Domande frequenti
Q1: Quale funzione unica svolge un prisma cubico angolare con divisore del fascio di polarizzazione che i cubi standard non possono svolgere?
UN:Un cubo di polarizzazione standard si basa su un piano di rivestimento interno fisso a 45°. Se il cubo subisce un lieve beccheggio, rollio o vibrazione, la trave di uscita si sposta immediatamente, causando un errore di allineamento a valle. Un prisma del cubo d'angolo contiene tre facce riflettenti reciprocamente perpendicolari. Trattando queste superfici con pellicole dielettriche multistrato avanzate, il prisma separa la luce non polarizzata negli stati di polarizzazione s e polarizzazione p, utilizzando al tempo stesso la sua geometria interna a tre superfici per riportare la luce direttamente alla sua sorgente. Ciò fornisce una suddivisione del raggio di elevata purezza che è completamente immune alle perturbazioni meccaniche angolari.
Q2: Quando un ingegnere ottico dovrebbe specificare un substrato ZnSe rispetto a un substrato CaF2?
UN:La scelta dipende fortemente dalla lunghezza d'onda operativa e dall'ambiente del sistema. Se il tuo percorso ottico è incentrato sulla banda dell'infrarosso termico (8,0 - 14,0 μm) o è rivolto a laser a CO₂ ad alta potenza, ZnSe è obbligatorio a causa del suo assorbimento vicino allo zero a quelle lunghe lunghezze d'onda. Tuttavia, se la tua applicazione copre le bande ultraviolette, visibili o del medio infrarosso (0,13 - 7,0 μm), CaF2 è l'opzione migliore. CaF2 presenta un indice di rifrazione inferiore, che riduce le perdite di riflessione, possiede una maggiore durezza meccanica e mostra una resistenza significativamente più elevata ai danni del laser.
Q3: Come si proteggono le sensibili interfacce interne di un gruppo prisma composito ZnSe o CaF2?
UN:Sia ZnSe che CaF2 hanno sensibilità ambientali specifiche; ad esempio, il CaF2 è leggermente igroscopico, il che significa che assorbe l'umidità nel tempo se lasciato non protetto. Per proteggere i rivestimenti interni del divisore del fascio di polarizzazione, i nostri prismi vengono lavorati all'interno di camere bianche di Classe 100 e sigillati ermeticamente all'interno di un alloggiamento in alluminio anodizzato di grado aerospaziale. Tutti i bordi cristallini esposti ricevono rivestimenti protettivi duri, simili al diamante o a base di ossido, che garantiscono la completa resistenza all'umidità, allo shock termico e all'esposizione chimica diretta sul campo.
D4: Quali tolleranze può mantenere la vostra struttura per l'errore dell'angolo diedro su questi cubi d'angolo?
UN:La precisione angolare delle tre facce reciproche perpendicolari tra loro determina la nitidezza complessiva del raggio restituito. Un piccolo errore dell'angolo diedro può causare la suddivisione di un singolo punto laser restituito in sei deboli riflessioni indipendenti. Le nostre procedure di lappatura di precisione del diamante e di incollaggio a contatto ottico ci consentono di controllare la precisione dell'angolo diedro fino a meno di 1 secondo d'arco. Questo elevato livello di precisione garantisce che i canali polarizzati s e p restituiti mantengano una nitida messa a fuoco del profilo spaziale e densità di potenza elevate su distanze di trasmissione di diversi chilometri.
