Obiettivo per fotocamera a scansione lineare di grande formato 16K da Φ60mm

Qualità Obiettivo per fotocamera a scansione lineare di grande formato 16K da Φ60mm Fabbrica
Specifiche del prodotto
Luogo di origine: Cina
Marchio: Advance
Certificazione: ROHS\Reach
Numero di modello: L60F6040-M72
Quantità minima di ordine: 1
Prezzo: $0.2~$100
Termini di pagamento: T/T&L/C
Capacità di fornitura: 1000k/al mese
Dettagli del prodotto
Evidenziare:

Obiettivo per fotocamera da 60mm

,

Obiettivo per fotocamera di grande formato

,

Obiettivo per fotocamera con scansione in linea 16K
Product Name: Obiettivo per fotocamera con scansione in linea 16K
Focal Length: 60 mm
Resolution: 8K 7μm/16K 3,5μm
Lris: F4.0～F16
Filter Size: Anello adattatore personalizzabile
Focus: 0,3 m～Inf.
Flange Length: 12 mm
Mount Type: M72
Dimensions: Φ49×66mm
Operating Temp.: -20℃~60℃
Descrizione del prodotto
Φ60mm Large Format 16K Line Scan Camera Lens
IlL60F6040-M72è un livello pinnacleΦ Lens per telecamere a scansione lineare 16K di grande formato da 60 mmCon un enorme cerchio di immagine di Φ60 mm, questo apparecchio è stato progettato esclusivamente per ispezioni di superfici industriali ad altissima risoluzione su larga scala.lenti per telecamere a scansione a linea 16K di grande formatoLa tecnologia è progettata per coprire pienamente le nuove generazioni di sensori di scansione a linea ultra lunga 8K 7μm e 16K 3,5μm.Φ Lenti di telecamera a scansione a linea 16K di grande formato da 60 mmfornisce la stabilità solida come la roccia e l'elevata trasmissione ottica richiesta per le reti avanzate di semiconduttori, pannelli di vetro e reti di monitoraggio continuo di grande formato.
Specifiche tecniche
Modello F30M1528M42 F30M2528M42 F30M3528M42 F30M5020M42 L60F6040-M72
Distanza focale 15 mm 25 mm 35 mm 50 mm 60 mm
Dimensione dell' immagine Φ30 mm Φ30 mm Φ30 mm Φ30 mm Φ60 mm
Risoluzione 4K 7μm/8K 3,5μm 4K 7μm/8K 3,5μm 4K 7μm/8K 3,5μm 4K 7μm/8K 3,5μm 8K 7μm/16K 3,5μm
Intervallo del rapporto 0.001X~0.05X 0.001X~0.125X 0.001X~0.175X 0.001X~0.167X 0.001X~0.2X
RI > > 80% > 72% > 83% > 90% > 68%
Intervallo di lavoro - Iris F2.8F22 F2.8F22 F2.8F22 F2.0F22 F4.0 F16
Intervallo di lavoro - Focalizzazione 0.3mInf. 0.2mInf. 0.2mInf. 0.3mInf. 0.3mInf.
Controllo - Iris Manuale Manuale Manuale Manuale Manuale
Controllo - concentrazione Manuale Manuale Manuale Manuale Manuale
Angolo di campo 89.4° @Φ28.7
52.8° @Φ14.4		 59.7° @Φ28.7
32.1° @Φ14.4		 44.6° @Φ28.7
23.2° @Φ14.4		 22.0° @Φ28.7
10.0° @Φ14.4		 53.1° @Φ60
50.0° @Φ56
Distorsioni televisive - 0,1% -0,09% -0,08% -0,07% 00,2%
Lunghezza della flangia 12 mm 12 mm 12 mm 12 mm 12 mm
Tipo di montaggio M42/M58 M42/M58 M42/M58 M42/M58 M72
Dimensione del filtro Anello adattatore personalizzabile Anello adattatore personalizzabile Anello adattatore personalizzabile M43 P=0,75 mm M43 P=0,75 mm
Dimensioni Φ55*83,5 mm Φ59*98,8 mm Φ55*86,7 mm Φ52*63,5 mm Φ49*66 mm
Peso 323.5g 476 g 350 g 290 g 314 g
Temperature operative. -20°C-60°C -20°C-60°C -20°C-60°C -20°C-60°C -20°C-60°C

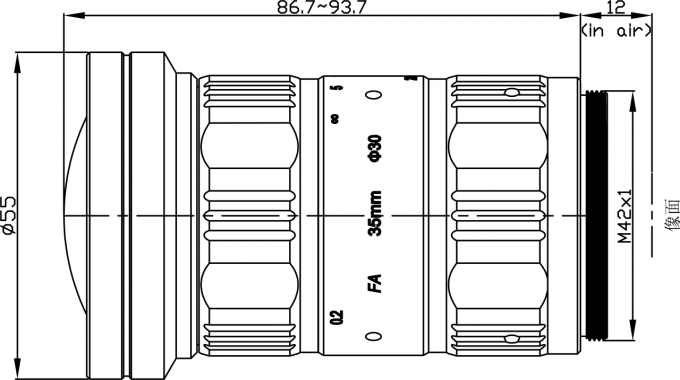

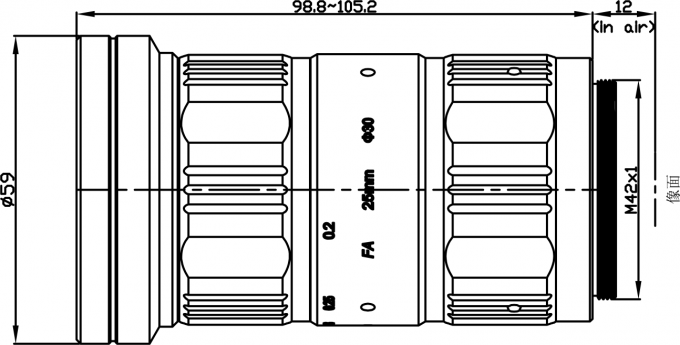

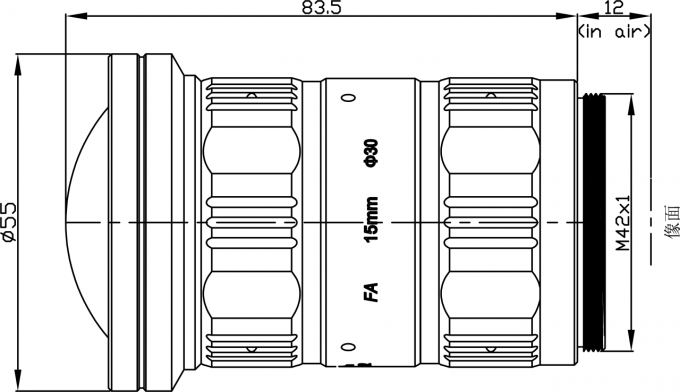

Φ60mm Large Format 16K Line Scan Camera Lens front view Φ60mm Large Format 16K Line Scan Camera Lens side view Φ60mm Large Format 16K Line Scan Camera Lens technical details
Caratteristiche chiave
  • Circolo di immagine massiccio Φ60 mm:Progettato come un verolenti per telecamere a scansione a linea 16K di grande formato, copre completamente le lunghezze dei sensori ad alta risoluzione senza ombra d'angolo.
  • Potenza di risoluzione 16K:Progettato per catturare anomalie a livello sub-micronico, questoΦ Lenti di telecamera a scansione a linea 16K di grande formato da 60 mmsupporta pixel ultra-densi di 3,5 μm.
  • Connessione di montaggio M72 per veicoli pesanti:Il supporto M72 garantisce zero inclinazione dell'asse ottico, fissando perfettamente i moduli di telecamera di scansione a linea pesanti e di grande formato.
  • Ispezione dei wafer semiconduttori:Scansiona intere superfici di wafer semiconduttori o maschere di fotolitografia per difetti su scala nanometrica e particelle di polvere.
  • Controllo del vetro OLED e FPD:Ideale per l'analisi di grandi substrati di vetro a pannello piatto per le incoerenze della matrice di pixel, l'allineamento del vetro e i micro graffi.
  • Scansione di pellicola di separazione di rame e batteria di fascia alta:Traccia le forature microscopiche o lo spessore irregolare del rivestimento attraverso i processi di produzione di lamiere ultra larghe.
Domande frequenti
  • D: Perché ho bisogno di un Φ60mm Large Format 16K Line Scan Camera Lens invece di un obiettivo industriale standard M42?
    R: Gli obiettivi standard M42 proiettano solo un cerchio di immagine Φ30 mm. Se si cerca di montarli su una fotocamera 12K o 16K, i bordi saranno neri come il fuoco.Φ Lenti di telecamera a scansione a linea 16K di grande formato da 60 mmfornisce un punto dolce di Φ60 mm, assicurando che l'intera lunghezza di un sensore 16K da 3,5 μm riceva dati di immagine di alta qualità.
  • D: Qual è l'interfaccia meccanica di questo obiettivo da fotocamera a scansione lineare 16K di grande formato?
    R: E' dotato di un supporto a filo M72 ad alta rigidità, che fornisce una connessione meccanica solida e precisa per ridurre al minimo la flessione nelle linee di produzione automatizzate.
  • D: Qual è la gamma ottimale di apertura per mantenere la risoluzione massima?
    R: Mentre l'obiettivo copre da F4.0 a F16, il punto ideale per le prestazioni limitate alla diffrazione con un sensore 16K è tipicamente tra F4.0 e F5.6.
