Lente infrarossa cilindrica convessa del collimatore del laser del Plano

Qualità Lente infrarossa cilindrica convessa del collimatore del laser del Plano fabbrica
Qualità Lente infrarossa cilindrica convessa del collimatore del laser del Plano fabbrica
Qualità Lente infrarossa cilindrica convessa del collimatore del laser del Plano fabbrica
Qualità Lente infrarossa cilindrica convessa del collimatore del laser del Plano fabbrica
Qualità Lente infrarossa cilindrica convessa del collimatore del laser del Plano fabbrica
Qualità Lente infrarossa cilindrica convessa del collimatore del laser del Plano fabbrica
Qualità Lente infrarossa cilindrica convessa del collimatore del laser del Plano fabbrica
Specifiche del prodotto
Luogo di origine: Cina
Marchio: Advance
Certificazione: ROHS\Reach
Numero di modello: Come requisiti
Quantità minima di ordine: 1
Prezzo: $0.2~$100
Termini di pagamento: T/T&L/C
Capacità di fornitura: 1000k/al mese
Dettagli del prodotto
Evidenziare:

Lente infrarossa del collimatore del laser

,

Lente cilindrica del collimatore del laser

,

Il Plano AR convessa ha ricoperto la lente
Application: Lente collimatrice laser a infrarossi
Customized Support: OEM, ODM
Materials: Quarzo Zaffiro CaF2 BK7 Personalizzabile
Coating: Rivestimento AR
Surface Quality: Personalizzabile
Focal Length: Richiesta personalizzata
Size: Dimensioni personalizzate
Width Tolerance: +/-0,01 mm
Focal Length Tolerance: +/- 1%
Operatingtemperature: °C -20 - 70
Descrizione del prodotto

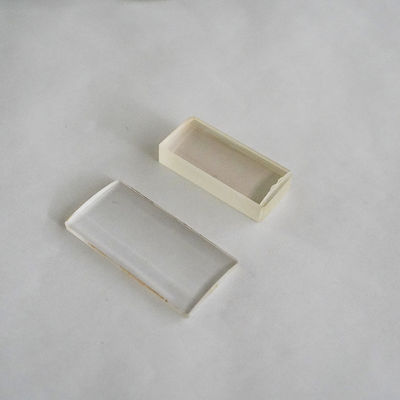

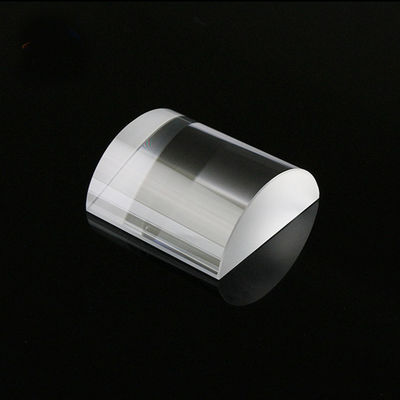

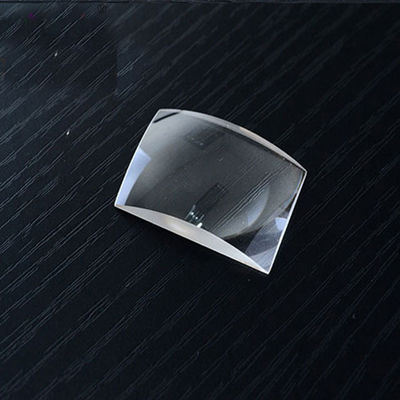

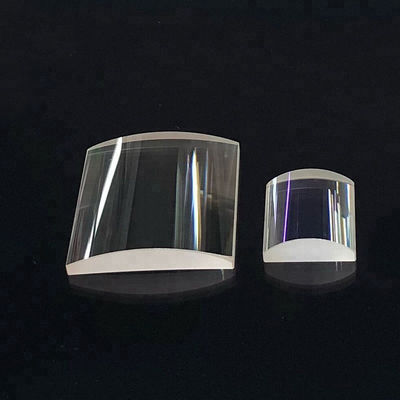

Lenti a collimatore laser a infrarossi a cilindro convesso piano
Visualizzazione del prodotto

Il processo di fabbricazione di unLenti a collimatore laser a infrarossi a cilindro convesso pianoPer ottenere la precisione di superficie necessaria, è necessaria una macinazione CNC avanzata e una tornitura a diamanti.Laser a infrarossiI sistemi sono molto sensibili alla lente termica e all'assorbimento del materiale, ilPiano convesso cilindricoil substrato deve essere scelto per il suo indice di rifrazione specifico e il suo basso coefficiente di assorbimento.

Come professionistaLenti a collimatore, queste ottiche sono in genere trattate con rivestimenti antiriflesso ad alta durata (AR) su misura per specifiche bande IR (come 3-5μm o 8-12μm).Laser a infrarossi cilindrico piano convessoL'impiego di un sistema LiDAR di un veicolo autonomo o di un mirino per armi termiche di fascia alta,Lenti a collimatorefornisce la stabilità del fascio di base richiesta per l'acquisizione accurata dei dati e l'illuminazione del bersaglio.

Specifiche tecniche
Parametro Specificità
Intervallo di diametro - Dia. - Grazie.0.7mm-Dia.400mm
Intervallo del raggio della curva R1,5-R∞ ecc.
Tolleranza di diametro +/- 0.1, +/- 0.01, +/- 0,005 ecc.
Superficie di diametro λ, 1/2λ, 1/4λ, 1/10λ ecc.
Tolleranza dello spessore +/- 0.1, +/- 0.05, +/- 0,01 ecc.
Centramento +/-2', +/-1' ecc.
Apertura N 5, 1 ecc
Irregolarità ΔN 21, 0.5, 0,2 ecc.
Qualità delle superfici 60/40, 40/20, 20/10, 10/5 ecc.

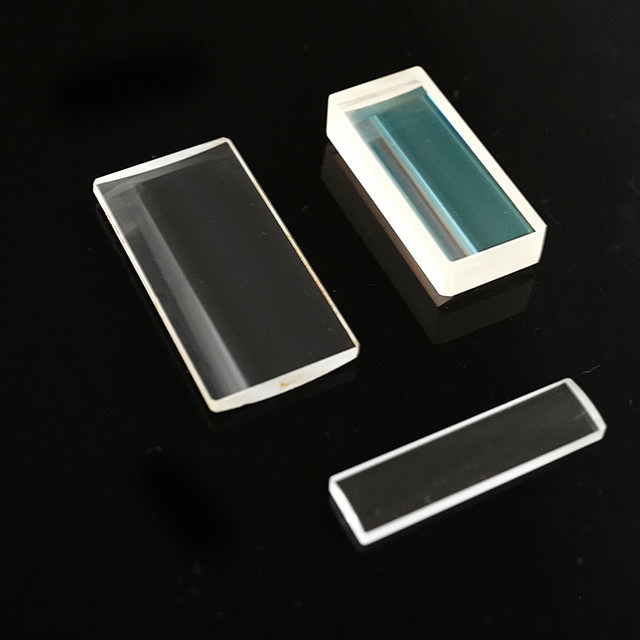

Plano Convex Cylindrical Infrared Laser Collimator Lens
Aree di applicazione
  • Imaging termico e termografia:Utilizzando ilPiano convesso cilindricoLenti a forma di illuminazione per telecamere a infrarossi.
  • LiDAR e telerilevamento:Attuazione dellaLenti a collimatorenei sensori di guida autonoma per rilevare gli ostacoli in condizioni di scarsa visibilità.
  • Sensori di gas industriali:Utilizzando laLaser a infrarossiper la spettroscopia molecolare in cui aPiano convesso cilindricopercorso del raggio è richiesto.
  • Difesa:L'integrazioneLenti a collimatorein telemetri laser e puntatori di bersagli di visione notturna.

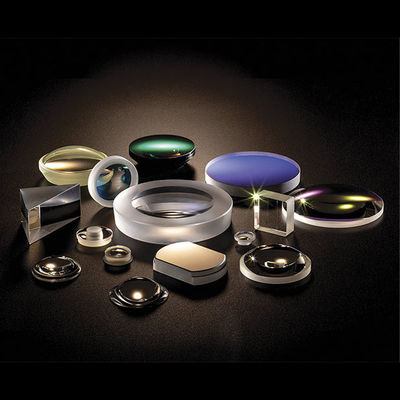

Optical Lens Design and BK7 Dichroic Optical Filter
Domande tecniche
Perché viene usata una lente cilindrica convessa a piano invece di una lente standard per un laser a infrarossi?
UnLaser a infrarossiIl diodo produce spesso un fascio che si diffonde più velocemente in una direzione rispetto all'altra.Piano convesso cilindricoL'obiettivo consente di collimare quell'asse specifico senza influenzare l'altro, che è un compito chiave per qualsiasi alta performanceLenti a collimatore.
Quale materiale è il migliore per una lente collimatrice laser a infrarossi che opera a 10,6 μm?
Per la CO2Laser a infrarossiper applicazioni a 10,6 μm, il selenuro di zinco (ZnSe) è l'idealePiano convesso cilindricoil substrato a causa del suo basso assorbimento e della sua elevata trasmissione visibile, che favorisceLenti a collimatoreallineamento.
La lente laser a infrarossi cilindrica convexa richiede un rivestimento specifico?
Sì, poiché i materiali IR hanno spesso alti indici di rifrazione, unPiano convesso cilindricoL'obiettivo può perdere oltre il 30% della luce per riflessione.Lenti a collimatoretrasmette quasi il 99% delLaser a infrarossienergia.
Questi componenti di Collimator Lens possono essere personalizzati per la micro-ottica?
Assolutamente.Piano convesso cilindricolenti piccole fino a 3 mm per lenti compatteLaser a infrarossicon un'ampiezza superiore a 20 mm,Lenti a collimatoreprestazioni in piccole impronte.
Come faccio a pulire una lente cilindrica convexa a piano germanico?
Il germanio è fragile, si dovrebbe usare un panno morbido e privo di peli e un solvente speciale.Laser a infrarossiper evitare il trasferimento di oli alLenti a collimatoreLa Commissione ritiene che la proposta di direttiva siaPiano convesso cilindricoprestazioni.
Informazioni relative al fabbricante

Shanghai Advance Optical-Electronics Technology Co., Ltd. è un'impresa di produzione basata sulla tecnologia, ufficialmente fondata nel settembre 2009.Shanghai, a solo mezz'ora di auto dall'aeroporto internazionale di Shanghai Hongqiao.

L'azienda riunisce diversi tecnici eccellenti nell'industria ottica e dispone di capacità di supporto complete come la progettazione ottica meccanica ed elettrica, la lavorazione e i servizi di vendita..Forniamo con tutto il cuore ad ogni cliente prodotti e servizi di alta qualità e convenienti.

Scopo aziendale
  • Sviluppo di moduli ottici meccanici ed elettrici
  • Processing di elementi ottici di precisione
  • Progettazione e lavorazione delle lenti della fotocamera
  • Soluzioni di progettazione ottica e ottimizzazione del percorso ottico
  • Consulenza tecnica e servizio post-vendita
Campi di applicazione

Visione artificiale, intelligenza artificiale, biomedica, città intelligente, monitoraggio di fascia alta, strumenti di prova, attrezzature, incisione laser, illuminazione speciale, istituti di ricerca scientifica, ecc.

Vantaggi aziendali
  • Capacità complete di progettazione, produzione e vendita con servizi di approvvigionamento convenienti e unici
  • Decine di migliaia di stampi e campioni ottici per servizi di prova rapida a basso costo
  • Partecipazione precoce alla ricerca e allo sviluppo di nuovi prodotti del cliente per fornire piani e suggerimenti fattibili
Tag:

Specchi cilindrici in CaF2

Specchi cilindrici in ZnSe

Specchio concavo cilindrico di alta precisione
