Lenti a micro bastone Endoscopi cilindrici Occhiali da sorriso Lenti a bastone ottico
Specifiche del prodotto
Luogo di origine:
SHANGHAI, CINA
Marchio:
Advance
Numero di modello:
Avanzamento
Quantità minima di ordine:
10 pezzi
Prezzo:
$100.00/Pieces 10-99 Pieces
Capacità di fornitura:
100000 pezzo/pezzi alla settimana
Dettagli del prodotto
Application:
Endoscopi cilindrici
Customized Support:
OEM, ODM
Materials:
BK7 Quarzo Infrarosso Zaffiro Ge \ ecc.
Color:
Trasparente
Diameter:
Requisiti della dogana
Coating:
Rivestimento AR
Surface Quality:
60/40 40/20 Personalizzabile
Size:
Dimensioni personalizzate
Descrizione del prodotto
Lenti a micro asta Endoscopi cilindrici Lenti per occhiali Grin Lenti ad asta ottica
Nel sofisticato campo della tecnologia medica minimamente invasiva e dell'ispezione boroscopica industriale, ilLente micro astaELente per occhiali Grinrappresentano l'apice della trasmissione della luce in spazi ristretti. UNLente micro astaè uno specializzatoLente ad asta otticache funziona come un componente di trasmissione delle immagini, mantenendo dati visivi ad alta risoluzione per tutta la lunghezza dell'asta dell'endoscopio. A differenza delle ottiche standard, questeEndoscopi cilindricii componenti utilizzano il rapporto lunghezza/diametro per ridurre al minimo la perdita di luce e l'aberrazione cromatica. IntegrandoLente per occhiali Grin(Gradient Index), gli ingegneri possono ottenere un cambiamento continuo nell'indice di rifrazione, consentendo una curvatura uniforme della luce senza la necessità di complessi assemblaggi multi-lente. La nostra produzione delLente micro astasi concentra sulla precisione estrema, garantendo che ciascunoLente ad asta otticaoffre la chiarezza necessaria per le attività critiche per la vitaEndoscopi cilindriciprocedure.
Specifiche tecniche: parametri di riferimento di Micro Rod e Grin Optics
La tabella seguente delinea gli standard professionali per i nsLente micro astaELente per occhiali Grinserie, specificatamente ottimizzata perEndoscopi cilindrici.
| Caratteristica | Lente micro asta/lente asta ottica | Lente per occhiali Grin |
|---|---|---|
| Substrato materiale | N-BK7, silice fusa o zaffiro | Vetro drogato con indice gradiente |
| Gamma di diametri | Da 0,2 mm a 10,0 mm | Da 0,5 mm a 3,0 mm |
| Tolleranza sulla lunghezza | Da ±0,01 mm a ±0,05 mm | ±0,02 mm |
| Qualità della superficie | Da 20-10 a 10-5 Gratta-Scava | 40-20 Gratta-Scava |
| Profilo rifrattivo | Costante (omogeneo) | Parabolico (indice gradiente) |
| Planarità della faccia finale | Da λ/4 a λ/10 a 633 nm | λ/2 a 633 nm |
| Precisione angolare | < 1 minuto d'arco | N/A (gradienti interni) |
| Applicazione | Endoscopi cilindriciRelè | Lente micro astaObiettivi |
Specifiche generali
| Parametro | Gamma di specifiche |
|---|---|
| Gamma di diametri | Dia.0,7mm-Dia.400mm |
| Intervallo del raggio della curva | R1.5-R∞ ecc |
| Tolleranza del diametro | +/-0,1, +/-0,01, +/-0,005 ecc. |
| Superficie di diametro | λ, 1/2λ, 1/4λ, 1/10λ ecc |
| Tolleranza di spessore | +/-0,1, +/-0,05, +/-0,01 ecc |
| Centratura | +/-2', +/-1' ecc |
| Apertura n | 5, 1 ecc |
| Irregolarità ΔN | 2, 1, 0,5, 0,2 ecc |
| Qualità della superficie | 60/40, 40/20, 20/10, 10/5 ecc |

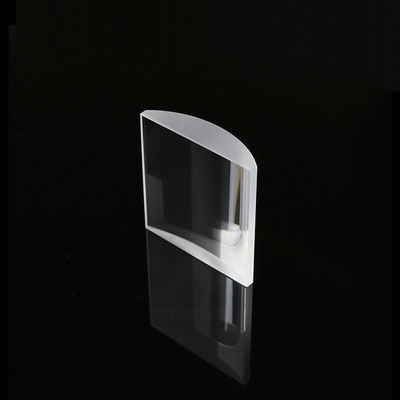

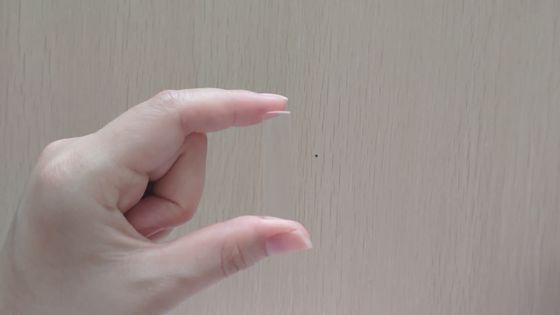

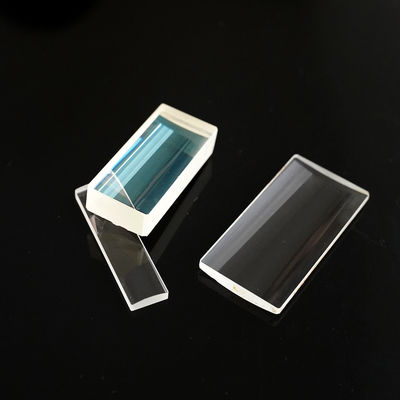

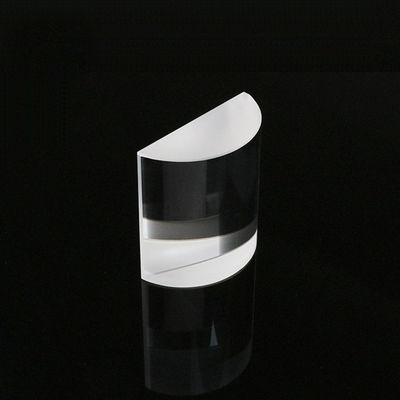

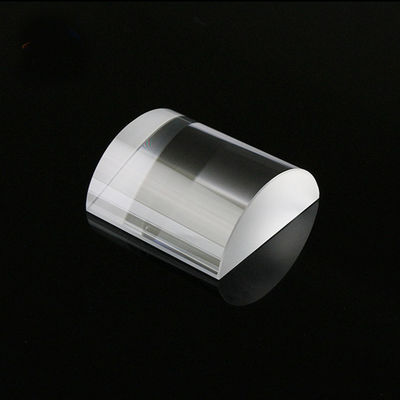

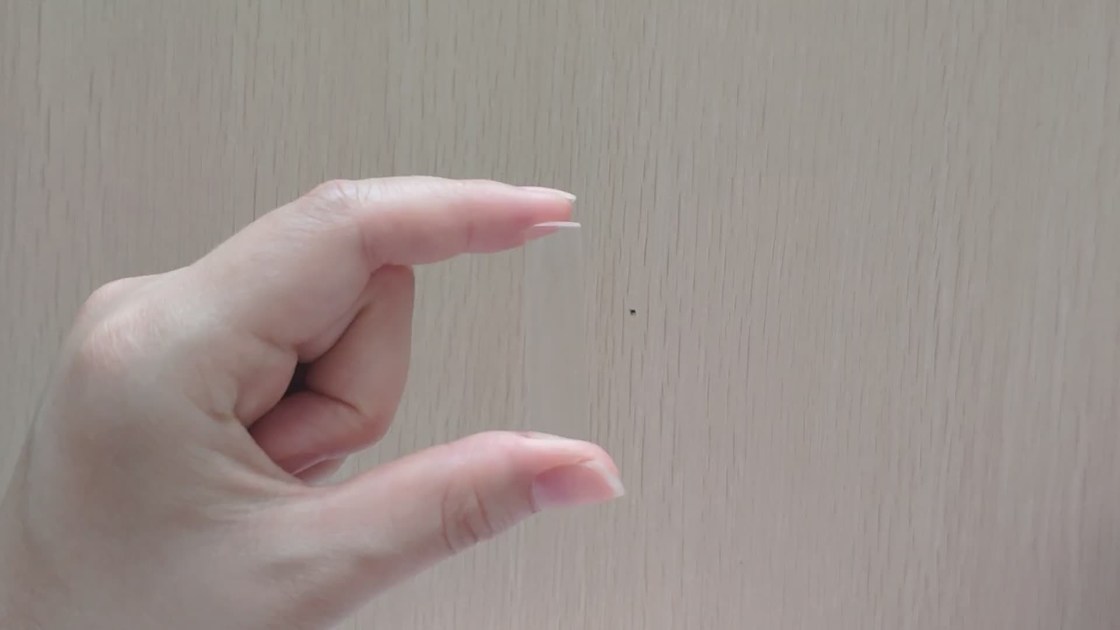

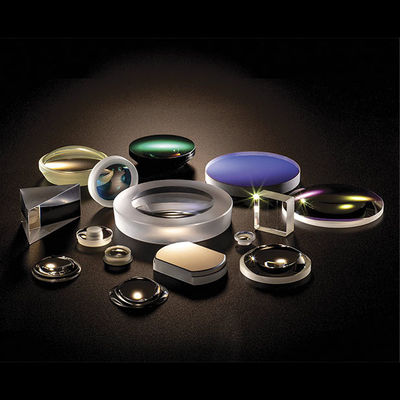

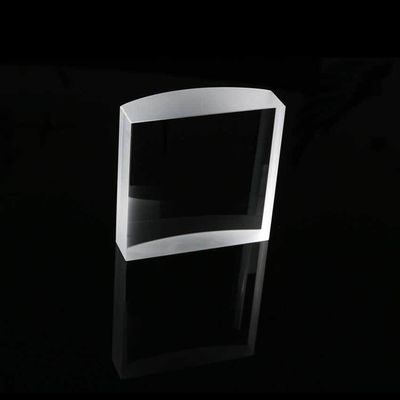

Immagini del prodotto
Aree di applicazione
- Endoscopia medica:Utilizzando ilLente micro astain artroscopi, cistoscopi e laparoscopi per l'imaging interno ad alta risoluzione.
- Boroscopi industriali:Distribuire ilLente ad asta otticaper l'ispezione di motori aeronautici e sistemi di tubazioni strette.
- Accoppiamento in fibra ottica:Utilizzando ilLente per occhiali Grinper focalizzare la luce dei diodi laser in fibre monomodali.
- Micro-robotica:Integrando ilLente micro astaELente per occhiali Grinin sistemi di visione robotica in miniatura per compiti di precisione.
Domande frequenti sul prodotto Expert: padroneggiare la lente Micro Rod e l'ottica Grin
Questa sezione fornisce approfondimenti tecnici sulla selezione e l'utilizzo diLente micro asta,Lente per occhiali Grin, ELente ad asta ottica.
Q1: Qual è la differenza principale tra una lente relè standard e una lente Micro Rod?
Risposta:Un relè standard utilizza più lenti individuali con traferri. UNLente micro astaè un solidoLente ad asta otticache utilizza il mezzo di vetro stesso per trasmettere l'immagine. InEndoscopi cilindrici, questo riduce il numero di superfici dove la luce può disperdersi e semplifica il montaggio meccanico.
Q2: In che modo una lente per occhiali Grin migliora le prestazioni di un sistema di lenti ad asta ottica?
Risposta:UNLente per occhiali Grinnon fa affidamento sulla curvatura della superficie per piegare la luce; utilizza gradienti materiali interni. Ciò consente ilLente per occhiali Grinavere una faccia piatta, ideale per la puntaEndoscopi cilindricidove aLente micro astadeve interfacciarsi con l’ambiente.
Q3: È possibile personalizzare la lente Micro Rod per lunghezze specifiche?
Risposta:Assolutamente. ForniamoLente ad asta otticapersonalizzazione in cui la lunghezza può essere adattata esattamente alla tuaEndoscopi cilindricialloggiamento. ILLente micro astapuò essere tagliato e lucidato a qualsiasi lunghezza focale o relè specificata.
Q4: Questi componenti delle lenti ad asta ottica sono resistenti alla sterilizzazione in autoclave?
Risposta:SÌ. Se realizzato in zaffiro o vetro ad alta temperatura, ilLente micro astaELente per occhiali Grinpuò resistere ai protocolli di sterilizzazione medica standard, garantendo laEndoscopi cilindricirimangono affidabili per centinaia di utilizzi.
Q5: Quali opzioni di rivestimento sono disponibili per la lente Micro Rod?
Risposta:Offriamo rivestimenti antiriflesso a banda larga (BBAR) specifici perLente micro astaELente per occhiali Grin. Ciò aumenta la trasmissione della luce delLente ad asta otticariducendo i riflessi sulle facce di entrata e di uscita delEndoscopi cilindrici.
