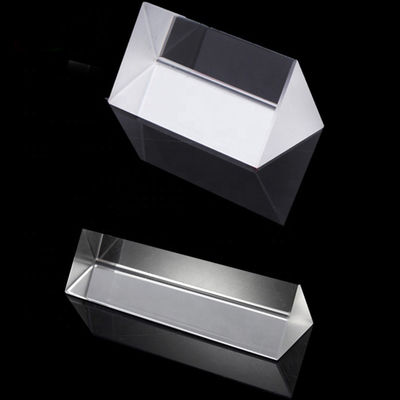

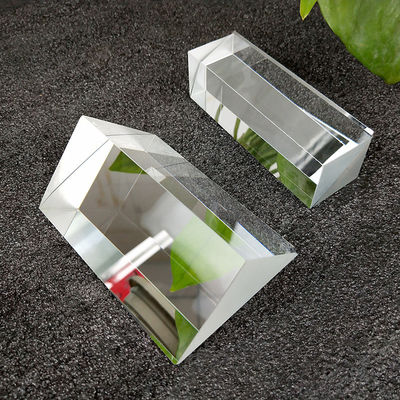

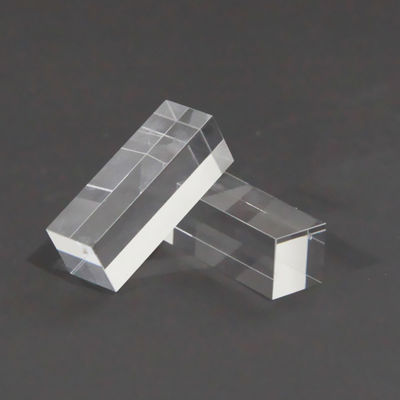

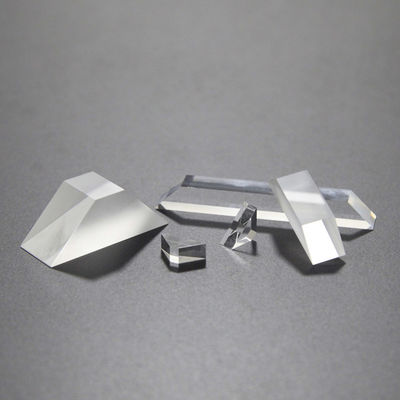

Aluminized Outer Reflection Bk7 Optical Glass 90 Degree Rectangular Prism Right Angle Prism
Specifiche del prodotto
Luogo di origine:
SHANGHAI, CINA
Marchio:
advance
Numero di modello:
005
Quantità minima di ordine:
10 pezzi
Prezzo:
$100.00/Pieces 10-99 Pieces
Capacità di fornitura:
10000000 pezzo/pezzi al mese
Dettagli del prodotto
Customized Support:
OEM, ODM
Material:
BK7 e altri vetri ottici
Dimension Tolerance:
+/-0,01 mm
Flatness:
N=1~3
Length Tolerance:
+/-0,01 mm
Length:
3-100 mm （Personalizzabile）
Width Tolerance:
+/-0,01 mm
Width:
3-100 mm（Personalizzabile）
Angle Tolerance:
3"-2'
Height:
3-100 mm（Personalizzabile）
Surface Quality:
Personalizzabile
Application Area:
Riflessione esterna alluminizzata
Descrizione del prodotto
Vetro ottico a riflessione esterna alluminato BK7 90 gradi Prisma rettangolare Prisma ad angolo retto
La progettazione delBK7 con riflessione esterna alluminataIl prisma è ottimizzato per i sistemi in cui l'assorbimento interno della luce deve essere eliminato.Prisma ad angolo rettoutilizza unRiflessione esterna alluminataIn questo modo, il rivestimento riflette la luce direttamente dalla prima superficie che incontra.Vetro ottico 90 gradi prisma rettangolarein ambienti ad elevate vibrazioni, in quanto la stabilità meccanica delBK7Il substrato è superiore agli specchi a film sottile.Prisma rettangolareLa geometria permette un facile montaggio e l'integrazione in case ottiche compatte.BK7 con riflessione esterna alluminatasi assicura che il suoVetro ottico a 90 gradiIl percorso rimane incontaminato e privo di aberrazioni.
Specifiche tecniche
| Caratteristica | Specifiche per il riflesso esterno alluminato BK7 | Benefici operativi |
|---|---|---|
| Materiale Substrato | Vetro di grado ottico BK7 | Alta omogeneità per il prisma a 90 gradi |
| Tipo di riflessione | Riflessione esterna alluminata | Riflessione della prima superficie per il prisma rettangolare |
| Tolleranza angolare | < 3 minuti di arco a < 30 secondi di arco | Guida ad alta fedeltà per il prisma ad angolo retto |
| Qualità della superficie | 40-20 a 20-10 Scratch-Dig | Basso dispersione nel vetro ottico 90 gradi |
| Tipo di rivestimento | Alumini protetti (R > 85%) | Superficie di riflessione esterna in alluminio resistente |
| Geometria | Prisma rettangolare / angolo retto | Montaggio semplificato per il vetro ottico |
| Apertura chiara | > 90% della superficie del viso | Campo visivo massimo per il prisma ad angolo retto |
| Piattazza della superficie | λ/4 @ 633 nm | Fronte d'onda puro per il riflesso esterno alluminato BK7 |
Specificità dettagliate
| Parametro | Specificità |
|---|---|
| Materiale | BK7 o altro vetro ottico, quarzo, zaffiro, Ge, Si, ZnSe, CaF2 ecc. |
| Distanze | 3 ~ 100 mm |
| Larghezza | 3 ~ 100 mm |
| Altezza | 3 ~ 100 mm |
| Tolleranza di lunghezza | +/- 0,01 mm |
| Tolleranza di larghezza | +/- 0,01 mm |
| Tolleranza all'altezza | +/- 0,01 mm |
| Tolleranza angolare | 3'~2' |
| Irregolarità | ΔN=0,1~0.5 |
| Precisione della superficie | N=1~3 |
| Qualità delle superfici | 10/5~60/40 |
| Rivestimento | Su richiesta |
| Area di applicazione | Imaging, illuminazione, laser ecc. |
Aree di applicazione primarie
- Guida del fascio laser:Utilizzare il prisma ad angolo destro per piegare travi ad alta potenza nelle teste di taglio CNC industriali
- Sistemi di segnalazione tattica:Implementazione del riflesso esterno alluminato BK7 nei mirino periscopici per veicoli
- Calibrazione di spettroscopia:Utilizzando il vetro ottico 90 gradi di prisma rettangolare per un riferimento preciso del percorso luminoso negli strumenti di laboratorio
- Attrezzature di rilevamento:Integrazione del prisma di riflessione esterna alluminato nelle stazioni totali e nei livelli laser per una precisione a lungo raggio
FAQ per prodotti esperti
D1: Perché scegliere un riflesso esterno alluminato BK7 rispetto a un prisma TIR standard?
Risposta:L'Aluminized Outer Reflection BK7 è preferito quando si ha bisogno di un effetto "superficie frontale".Questo rende il vetro ottico 90 gradi Prisma rettangolare più efficace per le fonti di luce a banda larga.
D2: Quanto è resistente il rivestimento dell'Aluminized Outer Reflection BK7?
Risposta:Questo significa che la superficie di riflessione esterna alluminata è coperta da uno strato dielettrico sottile (come il SiO2),che protegge il metallo dall'ossidazione e dai piccoli graffi durante la manipolazione dell'unità di vetro ottico a 90 gradi.
D3: Il prisma rettangolare può essere personalizzato per lunghezze d'onda specifiche?
Risposta:Anche se l'Aluminized Outer Reflection BK7 e' perfetto per l'uso generale,Possiamo modificare il rivestimento di riflessione esterna in argento o oro se la tua applicazione di vetro ottico a 90 gradi richiede una maggiore riflettività nello spettro infrarosso.
D4: Qual è il beneficio del materiale BK7 in un prisma di riflessione esterna?
Risposta:Anche se la luce non entra nel vetro in riflessione esterna, il substrato BK7 è vitale perché è estremamente stabile.mantenere la precisione del vetro ottico di 90 gradi per tutta la vita del prodotto.
Q5: Come devo pulire la superficie di riflessione esterna alluminata?
Risposta:Si consiglia di trattare con cautela l'Aluminized Outer Reflection BK7.quindi pulire con delicatezza con un tessuto privo di peli e con alcol di grado reagente. Evitare una pressione eccessiva sulla faccia riflettente del prisma rettangolare.
