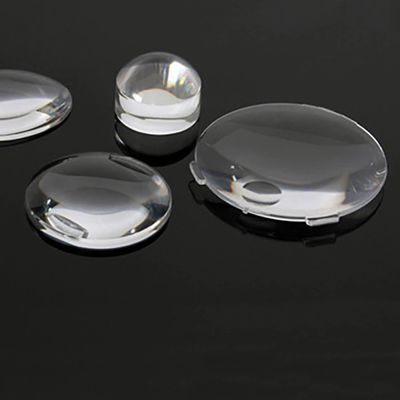

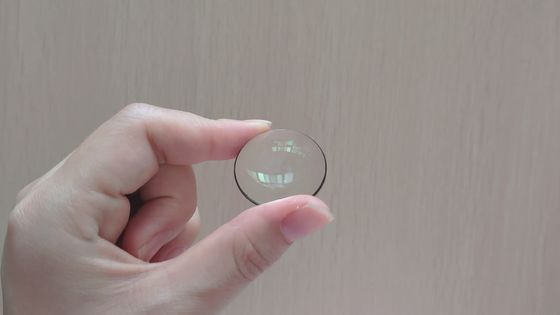

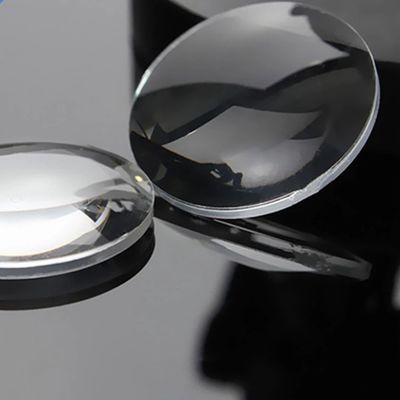

Lenti di vetro concave di silice fuso ottico su misura Quartz BK7 vetro zaffiro convex sfera
Specifiche del prodotto
Luogo di origine:
SHANGHAI, CINA
Marchio:
Advance
Numero di modello:
002
Quantità minima di ordine:
10 pezzi
Prezzo:
$100.00/Pieces 10-99 Pieces
Capacità di fornitura:
10000000 pezzo/pezzi al mese
Dettagli del prodotto
Material:
Lente in vetro concavo di silice fusa Quarzo BK7 Vetro Zaffiro ecc
Customized Support:
OEM, ODM
Usage:
Lente sferica convessa
Focal Length:
costume
Application Area:
Lente a sfera convessa personalizzata
Diameter:
costume
Diameter Tolerance:
+/-0,005 mm
Surface Accuracy:
N=1~0,5
Centerthickness Tolerance:
+/- 0,001 mm
Focal Length Tolerance:
+/- 1%
Descrizione del prodotto
Lente a sfera convessa in vetro zaffiro convesso in vetro al quarzo BK7 con lente in vetro concavo in silice fusa ottica personalizzata
ILLente in vetro ottico personalizzata al quarzo K9 Lente ottica biconcava con messa a fuoco doppia concavaè un componente ottico di precisione progettato per applicazioni avanzate di laser, LED e imaging. Realizzata in quarzo di alta qualità o vetro ottico K9, questa lente biconcava presenta due superfici concave che divergono la luce in modo efficiente, fornendo una precisa modellazione, collimazione o espansione del fascio. Il design della lunghezza focale negativa consente agli ingegneri ottici di controllare la propagazione della luce e ridurre al minimo l'aberrazione sferica nei sistemi ottici complessi.
ILLente in vetro ottico personalizzata al quarzo K9 Lente ottica biconcava con messa a fuoco doppia concavaè adatto per applicazioni che richiedono elevata chiarezza ottica, basso assorbimento e prestazioni stabili su lunghezze d'onda visibili e del vicino infrarosso. È possibile applicare rivestimenti antiriflesso opzionali per migliorare la trasmissione, ridurre le perdite di riflessione e migliorare l'efficienza del sistema. Con diametri, lunghezze focali e standard di qualità della superficie personalizzabili, questo obiettivo è ideale per la ricerca di laboratorio, i sistemi laser industriali e la strumentazione ottica.
Specifiche
| Materiali | BK7 o altro vetro ottico, quarzo, zaffiro, Ge, Si, ZnSe, CaF2 ecc |
|---|---|
| Diametro | 1,5~300 mm |
| Raggio | R0,8 mm-∞ |
| Lunghezza focale | -30000mm~+30000mm |
| Tolleranza sullo spessore centrale | +/-0,01 mm |
| Tolleranza sul diametro | +/-0,005 mm |
| Tolleranza sulla lunghezza focale | +/-1% |
| Precisione della superficie | N=1~3 |
| Irregolarità | ΔN=0,1~0,5 |
| Decentrare | 3''~1'' |
| Qualità della superficie | 10/5~60/40 |
| Rivestimento | Su richiesta |
| Area di applicazione | Imaging, illuminazione, laser, ecc |
Vantaggi principali
- Divergenza precisa del raggio:Le superfici biconcave forniscono un'espansione della luce controllata con un'aberrazione minima.
- Elevata chiarezza ottica:Il quarzo e il vetro K9 garantiscono un'eccellente trasmissione e un basso assorbimento attraverso le lunghezze d'onda visibili e del vicino infrarosso.
- Progettazione personalizzabile:Diametro, lunghezza focale e curvatura della superficie possono essere personalizzati per soddisfare requisiti di sistema specifici.
- Rivestimenti opzionali:I rivestimenti antiriflesso migliorano l'efficienza della trasmissione e riducono le perdite di riflessione.
- Durevole e termicamente stabile:Il quarzo offre un'elevata resistenza termica, mentre il vetro K9 offre una stabilità meccanica affidabile.
- Soluzioni ottiche versatili:Adatto per ricerche di laboratorio, laser industriali, illuminazione a LED e gruppi ottici di precisione.
Campi di applicazione
- Sistemi laser:Espansione, divergenza e collimazione del raggio in moduli laser industriali o da laboratorio.
- Illuminazione a LED:Modellare l'emissione luminosa per un'illuminazione uniforme e un migliore controllo del fascio.
- Sistemi di imaging:Applicazioni di imaging ad alta risoluzione che richiedono ottiche a bassa aberrazione.
- Ricerca scientifica:Esperimenti di ottica e studi di fotonica che richiedono un controllo preciso del fascio.
- Misurazione industriale:Dispositivi ottici per allineamento, misurazione della distanza e profilazione.
- Laboratori didattici:Dimostrazione dei principi ottici nei corsi avanzati di fisica o ingegneria.
Domande frequenti
Q1: Qual è la funzione principale della lente in vetro ottico personalizzata al quarzo K9 con messa a fuoco doppia concava biconcava ottica?
R: Questa lente è progettata per divergere la luce in modo efficace, consentendo un controllo preciso sul diametro del raggio, sulla collimazione e sulla propagazione della luce nei sistemi laser, LED o di imaging.
Q2: Perché per questo obiettivo vengono utilizzati il vetro ottico al quarzo e K9?
R: Il quarzo offre un'elevata stabilità termica e un basso assorbimento nella gamma del visibile e del vicino infrarosso, mentre il vetro K9 offre eccellenti proprietà meccaniche e un'elevata efficienza di trasmissione.
Q3: L'obiettivo può essere personalizzato per lunghezze focali o diametri diversi?
R: Sì, l'obiettivo può essere personalizzato in termini di diametro, curvatura e lunghezza focale negativa per soddisfare requisiti ottici specifici per sistemi laser, LED o di imaging.
Q4: Quali opzioni di rivestimento sono disponibili?
R: Sono disponibili rivestimenti antiriflesso opzionali per migliorare la trasmissione, ridurre al minimo le perdite di riflessione e migliorare l'efficienza complessiva del sistema.
Q5: In quali settori viene comunemente utilizzato questo obiettivo?
R: Questo obiettivo è ampiamente utilizzato nella produzione laser, nell'illuminazione a LED, nella ricerca scientifica, nella strumentazione ottica, nella misurazione industriale e nei laboratori didattici.
