lente della silice fusa di 30mm
Specifiche del prodotto
Luogo di origine:
Cina
Marchio:
Advance
Certificazione:
ROHS\Reach
Numero di modello:
Come requisiti
Quantità minima di ordine:
1
Prezzo:
$0.2~$100
Termini di pagamento:
T/T&L/C
Capacità di fornitura:
1000k/al mese
Dettagli del prodotto
Evidenziare:
lente della silice fusa di 30mm
,Lente della silice fusa K9
,60/40 di lente acromatica
Customized Support:
OEM, ODM
Material:
vetro ottico
Usage:
ottico
Structure:
Plano-convesso
Diameter Tolerance:
+/-0,005 mm
Shape:
Sferico
Surface Accuracy:
N=1~0,5
Focal Length:
costume
Centerthickness Tolerance:
+/- 0,001 mm
Focal Length Tolerance:
+/- 1%
Surface Quality:
10/5~60/40
Size:
DIMENSIONE OEM
Interface Type:
Canon EF-S
Diameter:
25 mm
Centerthickness:
5 mm
Width Tolerance:
+/-0,01 mm
Operatingtemperature:
°C -20 - 70
Refractiveindex:
1.52
Descrizione del prodotto
Lente in silice fusa da 30 mm
Panoramica del prodotto
Produttori di occhiali trasparenti in vetro ottico K9 all'ingrosso Lente ottica in zaffiro di silice fusa cementata con cupola in zaffiro da 30 mm
Panoramica professionale: l'eccellenza del quarzo sintetico
Nel campo della fotonica di precisione, la lente in silice fusa da 30 mm rappresenta l'apice della purezza del materiale e della resistenza termica. A differenza degli occhiali ottici standard, questa lente è realizzata in silice fusa sintetica di alta qualità, un materiale rinomato per il suo coefficiente di dilatazione termica vicino allo zero e l'eccezionale trasmissione dallo spettro ultravioletto profondo (UV) attraverso lo spettro del vicino infrarosso (NIR).
Questo diametro specifico di 30 mm è una dimensione standard del settore, ottimizzata per l'integrazione in sistemi laser ad alte prestazioni, strumenti diagnostici medici e apparecchiature di ispezione dei semiconduttori in cui la stabilità termica è un requisito non negoziabile.
Il processo produttivo prevede meticolose tecniche di lavorazione a freddo e superlucidatura. Poiché la silice fusa è significativamente più dura dei vetri a corona, la creazione di questa lente richiede utensili diamantati specializzati e monitoraggio interferometrico per garantire che la precisione della superficie soddisfi gli standard limitati dalla diffrazione.
Specifiche tecniche
| Materiali | BK7 o altro vetro ottico, quarzo, zaffiro, Ge, Si, ZnSe, CaF2 ecc |
|---|---|
| Diametro | 1,5~300 mm |
| Raggio | R0,8 mm-∞ |
| Lunghezza focale | -30000mm~+30000mm |
| Tolleranza sullo spessore centrale | +/-0,01 mm |
| Tolleranza sul diametro | +/-0,005 mm |
| Tolleranza sulla lunghezza focale | +/-1% |
| Precisione della superficie | N=1~3 |
| Irregolarità | ΔN=0,1~0,5 |
| Decentrare | 3''~1'' |
| Qualità della superficie | 10/5~60/40 |
| Rivestimento | Su richiesta |
| Area di applicazione | Imaging, illuminazione, laser, ecc |

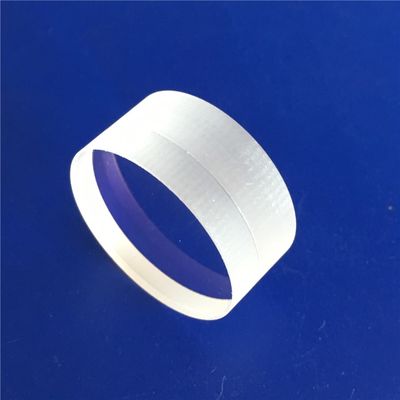

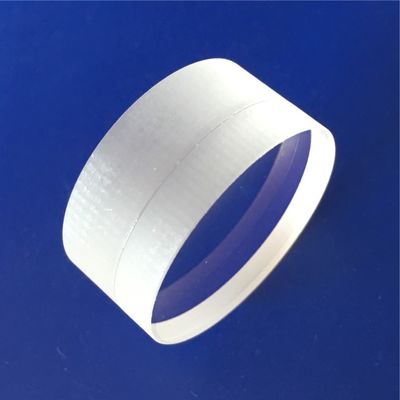

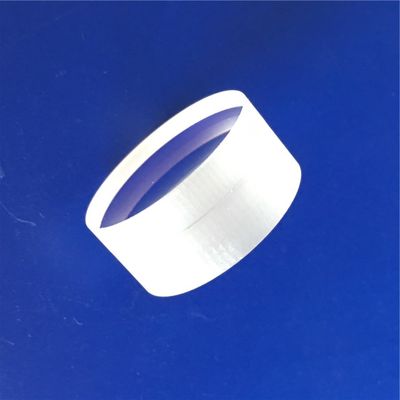

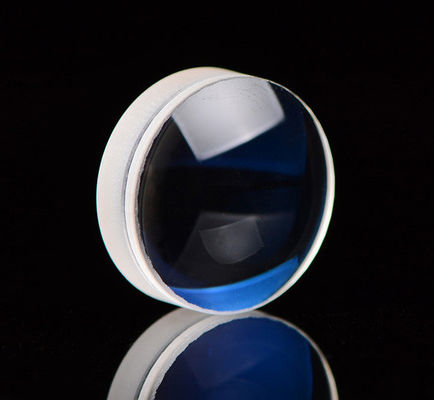

Immagini del prodotto
Vantaggi principali
- Resilienza termica estrema:Resiste a rapide fluttuazioni di temperatura e a temperature elevate senza rompersi o perdere la figura ottica
- Trasparenza UV profonda:Fornisce un'eccellente trasmissione fino a 185 nm, ideale per la polimerizzazione UV e la litografia
- Purezza chimica superiore:La natura sintetica garantisce l'assenza di inclusioni e bolle, prevenendo la dispersione della luce e la perdita di energia
Aree di applicazione primarie
- Lavorazione dei materiali tramite laser:Integrazione nelle teste di saldatura e taglio laser in fibra per la fabbricazione di metalli ad alta precisione
- Ispezione dei semiconduttori:Utilizzo in strumenti metrologici wafer che richiedono un'illuminazione UV profonda
- Strumentazione biomedica:Impiego nel sequenziamento del DNA e nella microscopia a fluorescenza dove è richiesta una fluorescenza di fondo zero
- Aerospaziale e Difesa:Impiego in sensori ad alta quota e sistemi LIDAR che affrontano gravi stress ambientali
Domande frequenti
Perché la lente in silice fusa da 30 mm è preferita alla BK7 per la messa a fuoco laser ad alta potenza?
Nelle applicazioni ad alta potenza, anche un leggero assorbimento dell'energia laser può riscaldare il vetro. BK7 ha un significativo coefficiente di dilatazione termica, che provoca la deformazione della lente e lo spostamento del punto focale. La lente in silice fusa da 30 mm ha un'espansione prossima allo zero, garantendo che il punto focale rimanga stabile, il che è fondamentale per risultati costanti di taglio e saldatura.
La lente in silice fusa da 30 mm può essere utilizzata in ambienti criogenici o sottovuoto?
Assolutamente. La lente è altamente resistente agli shock termici e non produce gas nel vuoto. La sua integrità strutturale rimane intatta dalle temperature dell'azoto liquido fino a oltre 1000°C, rendendolo ideale per la strumentazione spaziale.
In che modo la qualità della superficie influisce sulle prestazioni di una lente in silice fusa da 30 mm?
Per gli utenti del laser, i difetti superficiali possono fungere da centri di assorbimento. Una lente con una valutazione Scratch-Dig di 10/5 garantisce che non vi siano praticamente micro-imperfezioni che diffondono la luce, aumentando così in modo significativo la soglia di danno indotto dal laser (LIDT).
La tolleranza del diametro di ±0,005 mm è standard per ogni lente in silice fusa da 30 mm?
Offriamo vari gradi di tolleranza. Mentre ±0,05 mm è lo standard per uso generale, la nostra versione ad alta precisione ±0,005 mm è disponibile per i clienti che utilizzano linee di assemblaggio automatizzate in cui la lente deve adattarsi perfettamente senza regolazione manuale.
Quali rivestimenti sono più efficaci per una lente in silice fusa da 30 mm nelle applicazioni UV?
Per i lavori UV, in genere applichiamo un fluoruro di magnesio (MgF₂) o un rivestimento UV-AR specializzato. Ciò può aumentare la trasmissione fino a oltre il 99% a lunghezze d'onda specifiche come 266 nm o 355 nm.
Informazioni aziendali
Shanghai Advance Optical-Electronics Technology Co., Ltd. è un'impresa di produzione basata sulla tecnologia, fondata ufficialmente nel settembre 2009. Lo stabilimento si trova nel parco industriale di Qingpu, Shanghai, a solo mezz'ora di macchina dall'aeroporto internazionale di Shanghai Hongqiao.
L'azienda riunisce numerosi tecnici eccellenti nel settore ottico e dispone di capacità di supporto complete, tra cui progettazione ottica, meccanica ed elettrica, elaborazione e servizi di vendita. Forniamo prodotti e servizi convenienti e di alta qualità a ciascun cliente.
Ambito aziendale
Sviluppo di moduli ottici meccanici ed elettrici, lavorazione di elementi ottici di precisione, progettazione ed elaborazione di obiettivi per fotocamere, soluzioni di progettazione ottica e ottimizzazione del percorso ottico, consulenza tecnica e servizio post-vendita.
Campi di applicazione
Visione artificiale, intelligenza artificiale, biomedicina, città intelligente, monitoraggio di fascia alta, strumenti di prova, attrezzature, incisione laser, illuminazione speciale, istituti di ricerca scientifica.
Vantaggi aziendali
- Capacità complete di progettazione, produzione e vendita, fornendo ai clienti servizi di approvvigionamento convenienti e one-stop
- Decine di migliaia di stampi e campioni ottici disponibili per servizi di prova rapida a basso costo
- Partecipazione anticipata alla ricerca e allo sviluppo di nuovi prodotti del cliente, fornendo piani fattibili e suggerimenti per rendere i progetti più efficienti
