Lente convessa rotonda del menisco
Specifiche del prodotto
Luogo di origine:
Cina
Marchio:
Advance
Certificazione:
ROHS\Reach
Numero di modello:
Come requisiti
Quantità minima di ordine:
1
Prezzo:
$0.2~$100
Termini di pagamento:
T/T&L/C
Capacità di fornitura:
1000k/al mese
Dettagli del prodotto
Evidenziare:
60/40 di lente convessa rotonda del menisco
,Lente convessa del menisco BK7
,60/40 di lente sferica convessa
Customized Support:
OEM, ODM
Usage:
ottico
Structure:
lente del menisco
Shape:
Sferico
Material:
vetro ottico
Focal Length:
costume
Coating:
su richiesta
Diameter:
25 mm
Diameter Tolerance:
+/-0,005 mm
Surface Accuracy:
N=1~0,5
Centerthickness Tolerance:
+/- 0,001 mm
Focal Length Tolerance:
+/- 1%
Surface Quality:
10/5~60/40
Application Area:
Imaging, illuminazione, laser ecc
Interface Type:
Canon EF-S
Centerthickness:
5 mm
Width Tolerance:
+/-0,01 mm
Style:
Antico
Application Area:
Illuminazione, laser ecc
Operatingtemperature:
°C -20 - 70
Filter Ring Color:
Nero, Argento, Oro
Coating Choice:
Verde
Refractiveindex:
1.52
Focal Length:
150 mm
Descrizione del prodotto
Lenti a menisco convesso rotondo
Visualizzazione del prodotto
Il nostroLenti a menisco convesso rotondosono progettati per assemblaggi ottici ad alte prestazioni, progettati per ridurre significativamente l'aberrazione sferica nei sistemi a più elementi.queste lenti forniscono un controllo superiore del fronte d'onda, rendendoli indispensabili per le attività di imaging di precisione e di messa a fuoco laser.
Specifiche tecniche
| Parametro | Specificità |
|---|---|
| Materiale | BK7 o altro vetro ottico, quarzo, zaffiro, Ge, Si, ZnSe, CaF2 ecc. |
| Diametro | 1.5 ~ 300 mm |
| Radio | R0,8 mm-∞ |
| Distanza focale | -30000 mm~+30000 mm |
| Tolleranza dello spessore centrale | +/- 0,01 mm |
| Tolleranza di diametro | +/- 0,005 mm |
| Tolleranza della lunghezza focale | +/-1% |
| Precisione della superficie | N=1~3 |
| Irregolarità | ΔN=0,1~0.5 |
| Decentro | 3'~1' |
| Qualità delle superfici | 10/5~60/40 |
| Rivestimento | Su richiesta |
| Area di applicazione | Imaging, illuminazione, laser ecc. |
Ingegneria eccellente
Il nostro team di ingegneri seleziona substrati di alta qualità comeSilice fuso o N-BK7, garantendo una eccezionale stabilità termica e velocità di trasmissione.Le nostre lenti offrono l'affidabilità tecnica richiesta per applicazioni mission-critical.
Assicurazione della qualità
Fabbricati nelle nostre strutture certificate ISO, ogni lente convessa rotonda del menisco subisce rigorosi test interferometrici per soddisfare i severi standard MIL-PRF-13830B,una scelta affidabile per gli integratori ottici Tier-1.
Ogni spedizione include un rapporto QC completo che copre le tolleranze dimensionali e la piattezza della superficie.Utilizziamo l' imballaggio della classe 100 per garantire che le vostre ottiche arrivano senza contaminazione e pronte per l' integrazione immediata del sistema..

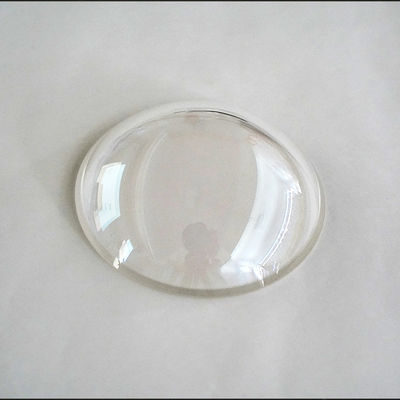

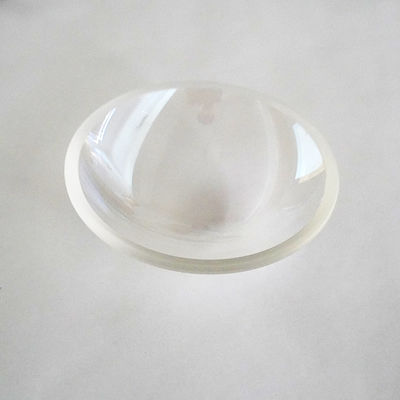

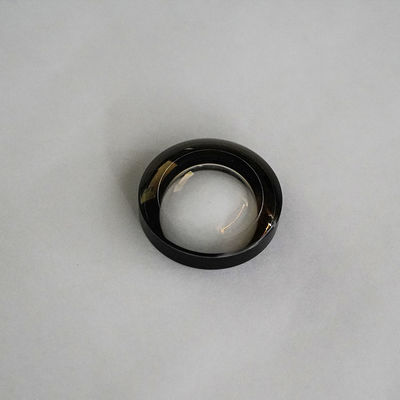

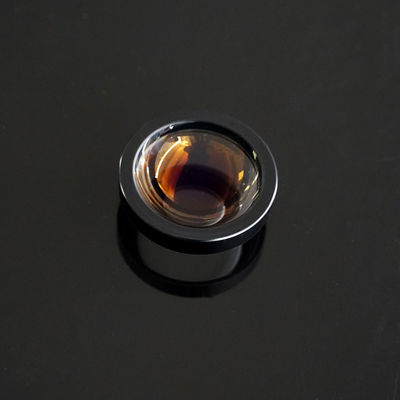

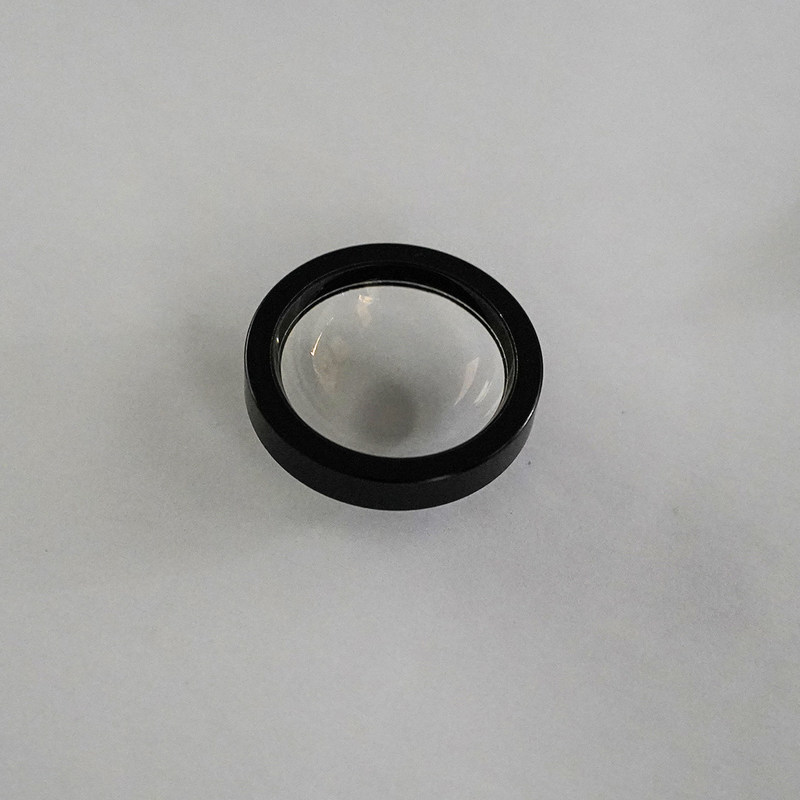

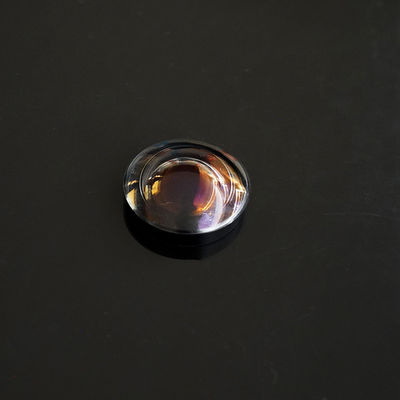

Immagini del prodotto
Domande frequenti
D1: Perché scegliere una lente convessa meniscale rispetto a una lente convessa a piano standard?
Il vantaggio principale risiede nel fatto checontrollo delle aberrazioniQuando viene utilizzata in combinazione con altre lenti, una lente convessa a menisco può ridurre significativamente l'aberrazione sferica e migliorare la nitidezza dell'immagine.Permette una distribuzione più favorevole della potenza di rifrazione, che è particolarmente importante nei sistemi di imaging ad alta risoluzione e nel controllo del fascio laser.
Q2: Quali sono gli standard tipici di qualità superficiale per le vostre lenti a menisco di grado ottico?
La nostra produzione standard segue laMIL-PRF-13830BIl protocollo, che in genere offre un40-20 o 20-10 Scratch-DigPer applicazioni laser ad alta potenza, forniamo una lucidatura di precisione che garantisce una rugosità superficiale di Ra < 0,5 nm, riducendo al minimo la dispersione della luce e massimizzando le soglie di danno.
D3: Come posso determinare l'orientamento corretto (da quale lato dovrebbe essere rivolta la sorgente)?
Per la maggior parte delle applicazioni che mirano a ridurre al minimo l'aberrazione, la superficie con lacurvatura più ripida(il lato convesso) deve essere rivolto verso l'oggetto più lontano o la fonte luminosa collimata.che porta ad una dimensione più piccola del punto focale.
D4: Queste lenti possono essere personalizzate con rivestimenti specifici antiriflesso (AR)?
Offriamo una varietà di rivestimenti a pellicola sottile su misura per la lunghezza d'onda dell'applicazione.
- VIS (400-700 nm):Ravg < 0,5%
- NIR (700-1100 nm):Ottimizzato per laser Nd:YAG o diodo
- AR a banda larga (BBAR):per l'imaging multispectral
Q5: Quali substrati sono disponibili per applicazioni a infrarossi (IR)?
Oltre lo standardN-BK7- eSilice fuso, fabbrichiamo lenti per menisco utilizzando materiali ottimizzati per l' IR comeGermanio (Ge),Silicio (Si), eSelenuro di zinco (ZnSe)Sono ideali per sistemi di imaging termico e laser CO2 dove è necessaria una elevata trasmissione nello spettro infrarosso a onde lunghe.
D: Quali sono i vostri prodotti principali o in quale settore vengono utilizzati?
Siamo specializzati in progettazione ottica, elaborazione di elementi ottici, assemblaggio di lenti.I nostri prodotti sono ampiamente utilizzati in imaging, laser, applicazioni di illuminazione.
D: Qual è il tuo vantaggio?
- Abbiamo circa diecimila moduli ottici e apparecchi in magazzino, e impieghiamo diversi tecnici e manager eccezionali,che ci consente di fornire un'eccellente qualità con tempi di consegna brevi, risparmiando al contempo i costi di sviluppo per i clienti
- Possiamo aiutare i clienti ad ottimizzare i sistemi ottici e fornire soluzioni o suggerimenti ottici gratuiti
D: Qual è il vostro MOQ?
10 pezzi
D: Qual e' il tempo di consegna?
1 giorno per le scorte e 25-35 giorni per i nuovi progetti
D: Qual è il tipo di spedizione?
Di solito con FedEx, DHL, TNT, EMS, ecc. o il cliente designato
D: Quali sono le vostre condizioni di pagamento?
T/T, L/C, VISA, PayPal, Alipay o negoziazione
D: Qual è il periodo di garanzia della qualità?
Tre anni
