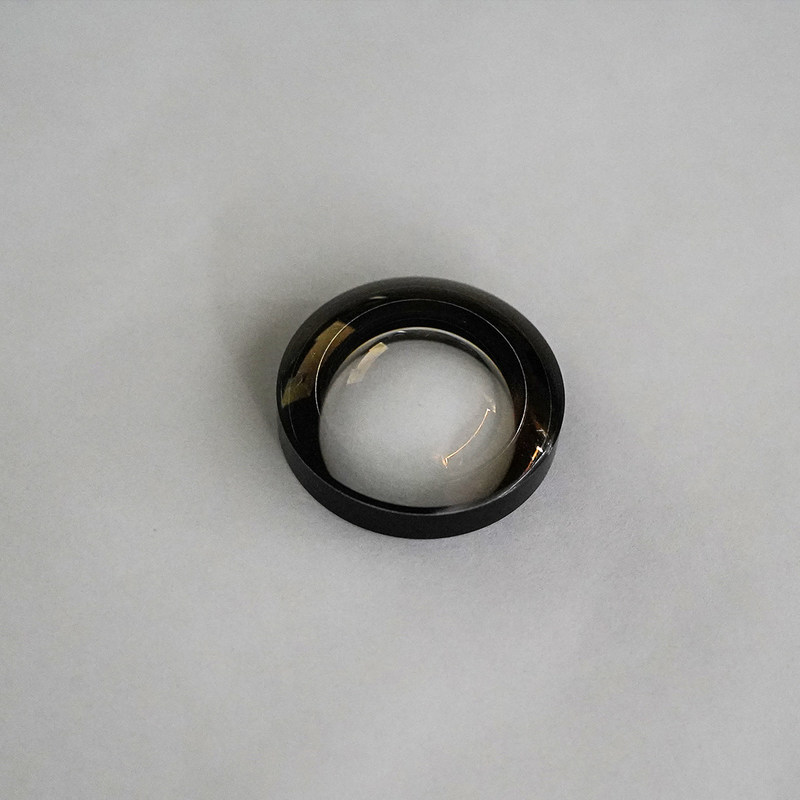

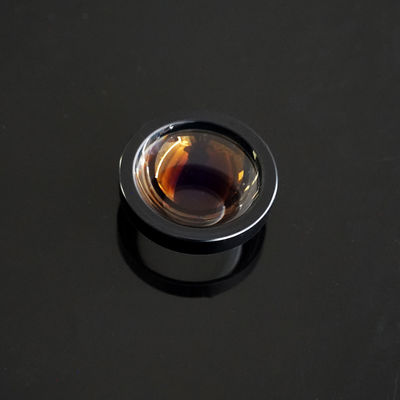

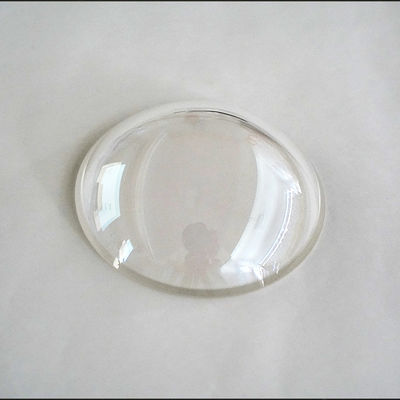

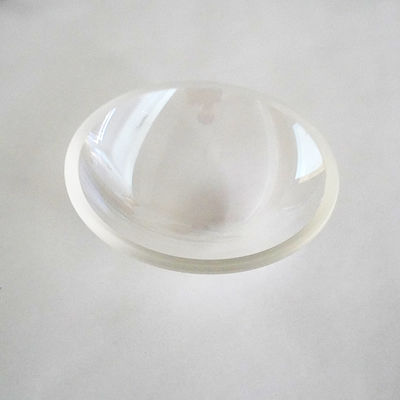

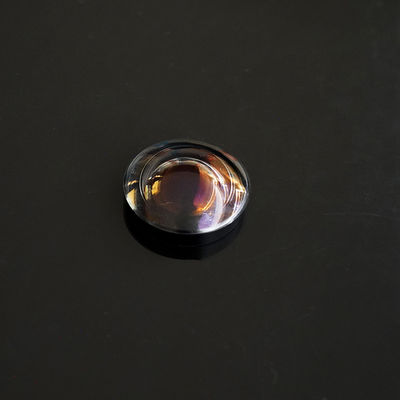

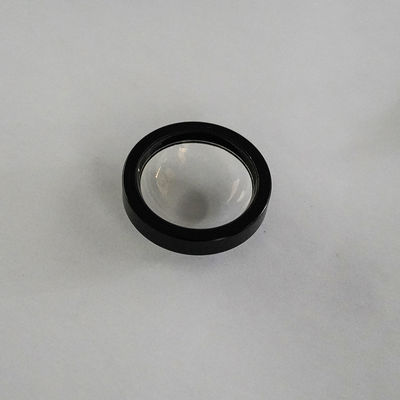

doppia lente convessa di 0.005mm
Specifiche del prodotto
Luogo di origine:
Cina
Marchio:
Advance
Certificazione:
ROHS\Reach
Numero di modello:
Come requisiti
Quantità minima di ordine:
1
Prezzo:
$0.2~$100
Termini di pagamento:
T/T&L/C
Capacità di fornitura:
1000k/al mese
Dettagli del prodotto
Evidenziare:
10/5 doppia di lente convessa
,10/5 0.005mm doppia di lente convessa
,10/5 60/40 doppia di lente concava
Application Area:
Torcia faretto proiettore
Customized Support:
OEM, ODM
Usage:
Ottico
Structure:
lente del menisco
Shape:
Sferico
Material:
vetro ottico
Focal Length:
COSTUME
Coating:
su richiesta
Diameter:
25 mm
Diameter Tolerance:
+/-0,005 mm
Surface Accuracy:
N=1~0,5
Centerthickness Tolerance:
+/- 0,001 mm
Focal Length Tolerance:
+/- 1%
Surface Quality:
10/5~60/40
Application Area:
Imaging, illuminazione, laser ecc
Interface Type:
Canon EF-S
Centerthickness:
5 mm
Width Tolerance:
+/-0,01 mm
Style:
Antico
Operatingtemperature:
°C -20 - 70
Filter Ring Color:
Nero, Argento, Oro
Coating Choice:
verde
Refractiveindex:
1.52
Focal Length:
150 mm
Descrizione del prodotto
0.005mm Double Convex
Precision-engineered double convex lens with ultra-tight tolerances for demanding optical applications in imaging, lighting, and laser systems.
Specificità
| Materiale | BK7 o altro vetro ottico, quarzo, zaffiro, Ge, Si, ZnSe, CaF2 ecc. |
|---|---|
| Diametro | 1.5 ~ 300 mm |
| Radio | R0,8 mm-∞ |
| Distanza focale | -30000 mm~+30000 mm |
| Tolleranza dello spessore centrale | +/- 0,01 mm |
| Tolleranza di diametro | +/- 0,005 mm |
| Tolleranza della lunghezza focale | +/-1% |
| Precisione della superficie | N=1~3 |
| Irregolarità | ΔN=0,1~0.5 |
| Decentro | 3'~1' |
| Qualità delle superfici | 10/5~60/40 |
| Rivestimento | Su richiesta |
| Area di applicazione | Imaging, illuminazione, laser ecc. |
Expertise: Mastering the Micron Scale
Al cuore del design ottico ad alte prestazioni è la domanda di consistenza fisica.achieving a diameter tolerance of ± 0.005mm.
- Perché 5 micron contano?In assemblaggi di lenti multi-elemento o alloggiamenti per micro-ottica, una deviazione di anche 20 μm può causare inclinazione o decentramento meccanico, portando a coma e astigmatismo severi.Il nostro controllo sub-micron garantisce una "adattazione perfetta" per endoscopi medici di fascia alta e accoppiamento laser a fibra..
- Ottimizzazione simmetrica:Le nostre lenti a doppia convessione sono lucidate ad un'irregolarità di ΔN = 0.1~0.5, assicurando che il fronte d'onda rimanga indistorto attraverso l'intera apertura.
Experience: Optimized for 1:1 Imaging & Beyond
Il nostro team di ingegneri si avvale di decenni di esperienza nell'applicare lenti DCX a sfide del mondo reale.1 imaging (finite conjugate systems).
- Application Insight:Per gli ingegneri che progettano sistemi di relé o setup di ingrandimento delle immagini, i nostri obiettivi DCX forniscono la distribuzione di potenza simmetrica necessaria per ridurre al minimo l'aberrazione e la distorsione sferica.
- Versatilità del materiale:Whether you require N-BK7 for visible light, UV Fused Silica for semiconductor inspection, or ZnSe for IR thermal sensing, il nostro processo di produzione mantiene lo stesso ±0.005 mm di precisione su tutti i substrati..
Trustworthiness: Verified Accuracy (Metrology & Compliance)
La fiducia si costruisce attraverso la trasparenza.
- Validazione interferometrica:Ogni batch ad alta precisione viene ispezionato con gli interferometri Zygo, assicurando che la potenza superficiale (N) e l'irregolarità (ΔN) soddisfino l'esatto progetto ottico.
- Centration Excellence:Con le tolleranze di decentramento stringute a 1' arc min, eliminiamo i problemi di deviazione del fascio che affliggono le ottiche prodotte in massa di qualità inferiore.
- Piena tracciabilità:Forniamo rapporti di ispezione completi (covering Diameter, CT, and Focal Length) e curve di rivestimento con ogni spedizione, assicurando che il vostro processo di controllo qualità sia senza soluzione di continuità.
Domande frequenti
Perché una tolleranza di diametro di ± 0,005 mm è critica per i sistemi multi-elemento?
In assemblee ottiche complesse, come obiettivi di imaging ad alta risoluzione, anche una leggera inclinazione meccanica o decentramento può portare a coma e astigmatismo significativi.La tolleranza di 005 mm garantisce una precisione press-fit all'interno della canna del obiettivo., eliminando la necessità di allineamento manuale (shimming) e assicurando che l'asse ottico della lente DCX rimanga perfettamente centrato.
Come fai a mantenere la consistenza della lunghezza focale entro ±1%?
La lunghezza focale è una funzione di entrambi i raggi di superficie e dello spessore del centro (CT).01 mm e utilizzando la lucidatura CNC ad alta precisione per mantenere la consistenza del raggioQuesto è vitale per i sensori industriali dove è necessaria una consistenza di ingrandimento su migliaia di unità.
Quali sono le sfide di lucidare lenti convex doppie con un piccolo raggio (R0.8mm)?
I piccoli raggi creano ripide pendici di superficie, che sono difficili da lucidare uniformemente.Utilizziamo la lucidatura a sottoapertura e abrasivi di diamanti custom-tooled per assicurarci che l'accuratezza della superficie (N=1~3) e l'irregolarità (ΔN=0).1~0.5) sono mantenuti fino alla chiara apertura, impedendo "edge roll-off" che può degradare la qualità dell'immagine periferica.
Come si verifica l'irregolarità di superficie (ΔN) su un obiettivo DCX simmetrico?
We use He-Ne Laser Interferometers (such as Zygo) to capture the phase-shift map of both convex surfaces. For a DCX lens, each side is tested individually against a reference sphere. A ΔN value of 0.1 indica che la deviazione locale dalla forma sferica ideale è inferiore a 1/10 di una frangia, garantendo un fronte d'onda quasi perfetto.
Puoi fornire "Scratch-Dig 10/5" per applicazioni laser ad alta potenza?
Questo livello estremo di lucidatura rimuove i micro-defetti che potrebbero altrimenti agire come centri di assorbimento.Potenzialmente portando a danni indotti dal laser (LIDT).Questo è essenziale per focalizzare impulsi ad alta potenza in taglio laser industriale e chirurgia medica.
Quale substrato dovrei scegliere per un obiettivo DCX in un ambiente ad alta temperatura?
Se il sistema è soggetto a shock termico, lo zaffiro o la silice fusa sono le scelte preferite.while Fused Silica fornisce un coefficiente di espansione termica (CTE) vicino a zeroPer l'imaging visibile standard, BK7 (K9) rimane la soluzione più conveniente a causa della sua eccellente omogeneità e resistenza chimica.
Offrite rivestimenti anti-riflessione (AR) personalizzati per questi obiettivi ad alta precisione?
Absolutely. We provide custom thin-film deposition based on your target wavelength. Options include V-Coats for single laser lines (R < 0.1%) and Broadband AR (BBAR) for wide-spectrum imaging.Ogni spedizione include una curva di spettrofotometro per verificare le prestazioni del rivestimento..
