Lente di vetro ottica BK7
Specifiche del prodotto
Luogo di origine:
Cina
Marchio:
Advance
Certificazione:
ROHS\Reach
Numero di modello:
Come requisiti
Quantità minima di ordine:
1
Prezzo:
$0.2~$100
Termini di pagamento:
T/T&L/C
Capacità di fornitura:
1000k/al mese
Dettagli del prodotto
Evidenziare:
0.001mm 60/40 di lente di vetro ottica BK7
,lente di vetro ottica di bk7 60/40 0.001mm
,lente del menisco BK7 60/40 di 0.001mm
Customized Support:
OEM, ODM
Usage:
Ottico
Shape:
Sferico
Material:
vetro ottico
Focal Length:
COSTUME
Coating:
su richiesta
Diameter:
25 mm
Diameter Tolerance:
+/-0,005 mm
Surface Accuracy:
N=1~0,5
Centerthickness Tolerance:
+/- 0,001 mm
Focal Length Tolerance:
+/- 1%
Surface Quality:
10/5~60/40
Centerthickness:
5 mm
Width Tolerance:
+/-0,01 mm
Style:
Antico
Operatingtemperature:
°C -20 - 70
Refractiveindex:
1.52
Focal Length:
150 mm
Descrizione del prodotto

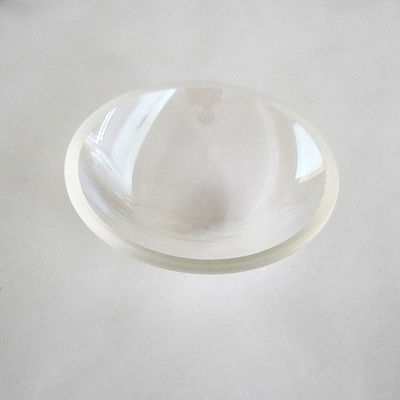

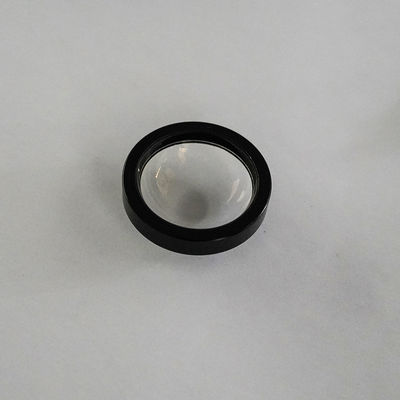

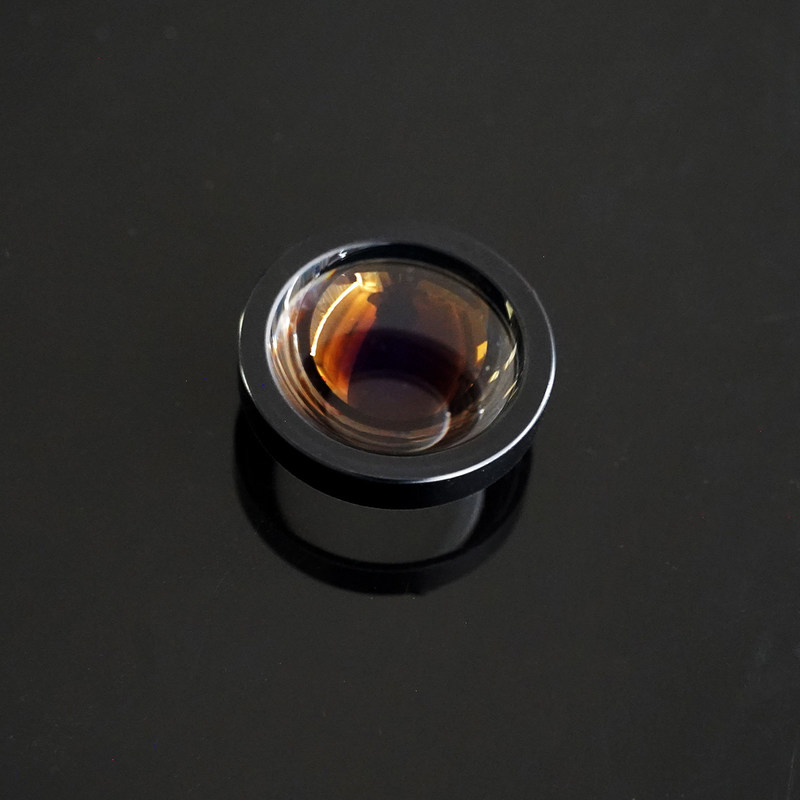

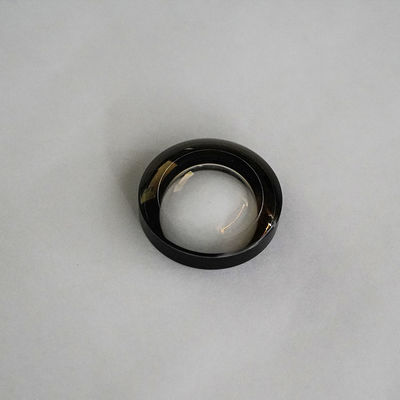

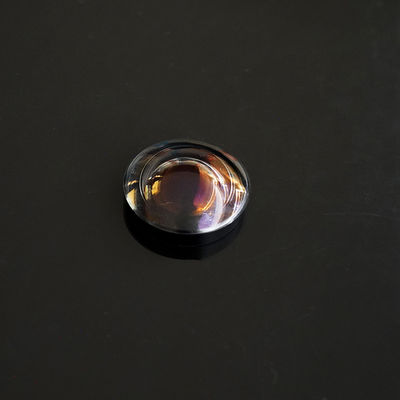

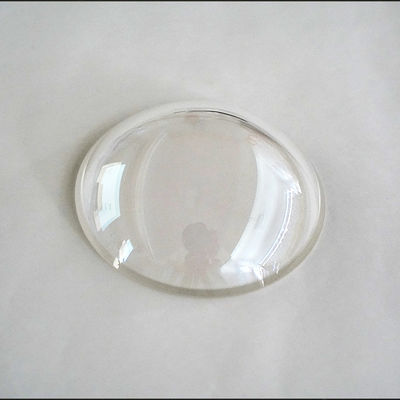

Lente in vetro ottico BK7
Competenza: Ingegneria di materiali versatile
Le nostre lenti ottiche sono progettate per prestazioni sull'intero spettro elettromagnetico. Forniamo una selezione esperta di materiali su misura per i requisiti specifici della tua banda d'onda, garantendo una trasmissione ottimale e stabilità termica.
- Visibile e NIR: BK7 (K9) di alta qualità e vetro ottico per immagini convenienti e ad alta chiarezza.
- UV e alta potenza: Quarzo premium (silice fusa) e CaF₂ per una trasparenza UV superiore e resistenza ai danni laser.
- Infrarosso (IR): Germanio (Ge), Silicio (Si) e Seleniuro di Zinco (ZnSe) rettificati di precisione per la termografia e applicazioni laser CO₂.
- Estrema durata: Substrati di zaffiro per ambienti difficili che richiedono resistenza ai graffi e alta conduttività termica.
Specifiche tecniche
| Parametro | Specifiche |
|---|---|
| Materiali | BK7 o altro vetro ottico, quarzo, zaffiro, Ge, Si, ZnSe, CaF₂ ecc. |
| Diametro | 1,5~300 mm |
| Raggio | R0,8 mm-∞ |
| Lunghezza focale | -30000 mm~+30000 mm |
| Tolleranza spessore centrale | ±0,01 mm |
| Tolleranza diametro | ±0,005 mm |
| Tolleranza lunghezza focale | ±1% |
| Precisione superficie | N=1~3 |
| Irregolarità | ΔN=0,1~0,5 |
| Decentramento | 3"~1" |
| Qualità superficie | 10/5~60/40 |
| Rivestimento | Su richiesta |
| Area di applicazione | Immagini, illuminazione, laser ecc. |
Esperienza: Soluzioni applicative multi-settore
Le nostre lenti non sono solo componenti; sono soluzioni per industrie globali. Comprendiamo i requisiti sfumati di:
- Sistemi di imaging: Lenti ad alta risoluzione con irregolarità ΔN = 0,1 per endoscopia medica e visione artificiale.
- Tecnologia laser: Rivestimenti e substrati specializzati (ZnSe/Quarzo) in grado di resistere ad alte densità di potenza di picco.
- Illuminazione di precisione: Raggi personalizzati (da R0,8 mm a ∞) progettati per ottimizzare l'estrazione della luce e la sagomatura del fascio.
Affidabilità: Garanzia di qualità e rivestimento
Servizi di rivestimento personalizzato (su richiesta): Ogni lente può essere ottimizzata con rivestimenti sottili su misura, inclusi BBAR (antiriflesso a banda larga), rivestimenti a V per linee laser specifiche e carbonio simile al diamante (DLC) per finestre IR rinforzate.
Metrologia rigorosa:
- Test interferometrici: Verifichiamo l'irregolarità della superficie (ΔN) utilizzando interferometri Zygo all'avanguardia.
- Tracciabilità completa: Ogni lotto è accompagnato da un rapporto di ispezione completo che dettaglia l'accuratezza dimensionale e le prestazioni spettrali.
- Conformità globale: Tutti i materiali sono conformi RoHS e REACH, soddisfacendo gli standard internazionali ambientali e di sicurezza.
Domande frequenti
D1: Come si ottiene una tolleranza di diametro di ±0,005 mm per lenti piccole?
Ottenere una precisione a livello di micron richiede una combinazione di macchine per la rettifica CNC ad alta stabilità e temperature ambiente rigorosamente controllate nella nostra struttura. Per lenti tra 1,5 mm e 10 mm, utilizziamo attrezzature specializzate per il centraggio di micro-ottiche per garantire sia l'accuratezza dimensionale che un decentramento minimo (fino a 1").
D2: Qual è il significato di "Irregolarità ΔN = 0,1~0,5"?
Mentre la Precisione della Superficie (N) si riferisce alla deviazione di potenza complessiva, l'Irregolarità (ΔN) misura la variazione locale o la "levigatezza" della superficie della lente. Un ΔN di 0,1 indica una superficie sferica quasi perfetta, essenziale per l'imaging limitato dalla diffrazione e per i sistemi laser ad alta potenza per prevenire distorsioni del fascio e punti caldi.
D3: Per materiali IR come Germanio (Ge) e ZnSe, come gestite la qualità della superficie?
I cristalli IR sono generalmente più morbidi e fragili del vetro BK7. Impieghiamo tornitura diamantata specializzata (SPDT) e sospensioni lucidanti personalizzate per ottenere una qualità superficiale di 20-10 Scratch-Dig. Ciò previene danni sottosuperficiali e garantisce un'elevata efficienza di trasmissione nell'intervallo da 8 μm a 12 μm.
D4: È possibile produrre lenti con un raggio estremamente corto (R0,8 mm)?
Sì. La nostra linea di produzione è ottimizzata per ottiche ad alta curvatura. La produzione di un raggio di 0,8 mm richiede utensili diamantati su misura e un monitoraggio interferometrico preciso per garantire che la lunghezza focale rimanga entro la tolleranza specificata del ±1%.
D5: Quando dovrei specificare CaF₂ (fluoruro di calcio) invece del quarzo?
Mentre il quarzo è eccellente per l'UV, il CaF₂ è preferito quando la tua applicazione spazia dal vuoto UV (180 nm) all'infrarosso medio (7 μm). Inoltre, il CaF₂ ha un basso indice di rifrazione e una bassa aberrazione cromatica, rendendolo ideale per progetti di lenti apocromatiche di fascia alta.
D6: Come garantite la durata dei rivestimenti sui substrati di zaffiro?
Lo zaffiro è eccezionalmente duro (9 sulla scala Mohs). Per garantire l'adesione del rivestimento, utilizziamo la tecnologia di deposizione assistita da ioni (IAD). Questo processo aumenta la densità di impaccamento dei film sottili, rendendo il rivestimento robusto quanto il substrato stesso, in grado di superare severi test di abrasione e umidità.
D7: Fornite certificazione per la lunghezza focale e la precisione della superficie?
Sì. Ogni ordine di alta precisione può essere fornito con un rapporto metrologico. Utilizziamo interferometri Zygo NewView per la topografia superficiale e misuratori di lunghezza focale automatizzati per verificare che ogni parametro, dai valori N allo spessore centrale, soddisfi il tuo progetto esatto.
